Thiết kế phòng sạch

1. Thiết Kế Phòng Sạch Là Gì Và Tại Sao Lại Quan Trọng Đối Với Doanh Nghiệp?

Thiết kế phòng sạch là quá trình quy hoạch kiến trúc và thiết lập bản vẽ hệ thống cơ điện (MEP) chuyên sâu nhằm kiến tạo một không gian khép kín, nơi nồng độ hạt bụi lơ lửng, vi sinh vật và các thông số vi khí hậu (nhiệt độ, độ ẩm, chênh lệch áp suất) được kiểm soát và duy trì tuyệt đối theo các tiêu chuẩn chất lượng quốc tế như ISO 14644 hay GMP. Khái niệm này được định hình thông qua 3 yếu tố nền tảng: (1) Bản chất của công tác “thiet ke phong sach” theo chuẩn quốc tế; (2) Vai trò bảo vệ chất lượng sản phẩm khỏi rủi ro ô nhiễm; và (3) Sự bắt buộc để đáp ứng các yêu cầu pháp lý và chứng nhận xuất khẩu.

Đây là bước đi đầu tiên và quan trọng nhất để xây dựng một nhà máy công nghệ cao:

1.1. Khái niệm “thiet ke phong sach” chuẩn quốc tế

Theo định nghĩa từ Tổ chức Tiêu chuẩn hóa Quốc tế (ISO), thiet ke phong sach (Cleanroom Design) là quá trình quy hoạch kiến trúc và tính toán hệ thống kỹ thuật cơ điện nhằm tạo ra một không gian kín, nơi mà nồng độ các hạt tiểu phân lơ lửng trong không khí bị khống chế ở mức tối thiểu. Quá trình này bao gồm việc tính toán sự lưu thông không khí, xử lý nhiệt ẩm để kiểm soát sự đưa vào, sản sinh và lưu giữ các hạt bụi.

1.2. Vai trò bảo vệ chất lượng sản phẩm

Trong các ngành như sản xuất chip bán dẫn hay bào chế thuốc, một hạt bụi có kích thước vài micromet hay một vi khuẩn nhỏ cũng đủ để phá hủy toàn bộ lô hàng. Việc có một bản vẽ thiết kế hoàn hảo giúp ngăn chặn sự xâm nhập của bụi bẩn, vi sinh vật, bảo vệ chất lượng sản phẩm ở độ tinh khiết cao nhất, giảm thiểu tối đa tỷ lệ hàng lỗi (Defect rate).

1.3. Đáp ứng các yêu cầu pháp lý và chứng nhận

Đối với ngành Dược phẩm, Y tế hay Thực phẩm, việc xây dựng phòng sạch không phải là một lựa chọn mà là yêu cầu bắt buộc của pháp luật. Một thiết kế chuẩn chỉ ngay từ đầu sẽ giúp nhà máy dễ dàng vượt qua các kỳ đánh giá (Audit) và đạt được các chứng nhận quan trọng như GMP-WHO, ISO 13485 hay HACCP để xuất khẩu hàng hóa ra thị trường quốc tế.

2. Các Tiêu Chuẩn Thiết Kế Phòng Sạch Phổ Biến Nhất Hiện Nay Là Gì?

Các tiêu chuẩn thiết kế phòng sạch phổ biến nhất hiện nay bao gồm 3 hệ thống quy chuẩn cốt lõi: (1) Tiêu chuẩn ISO 14644-1 đo lường mật độ hạt bụi; (2) Tiêu chuẩn GMP-WHO dành riêng cho ngành dược phẩm và y tế; và (3) Các bộ tiêu chuẩn quốc gia, quốc tế chuyên biệt khác như FDA hay FED STD 209E.

Để đảm bảo chất lượng, mọi tiêu chuẩn thiết kế phòng sạch đều phải được áp dụng một cách nghiêm ngặt:

2.1. Tiêu chuẩn ISO 14644-1 (Mật độ hạt bụi)

Đây là tiêu chuẩn quốc tế phổ biến nhất áp dụng cho mọi loại phòng sạch (điện tử, quang học, linh kiện). Tiêu chuẩn này phân loại phòng sạch từ Class 1 (sạch nhất) đến Class 9 (ít sạch nhất) dựa trên số lượng hạt bụi tối đa cho phép trên một mét khối không khí.

2.2. Tiêu chuẩn GMP-WHO (Ngành dược phẩm, y tế)

Theo báo cáo kỹ thuật (Technical Report Series) của Tổ chức Y tế Thế giới (WHO), Thực hành tốt sản xuất (GMP) là bộ tiêu chuẩn bắt buộc cho Dược phẩm, Mỹ phẩm. Hệ thống phân loại phòng sạch theo GMP gồm các cấp độ A, B, C, D. Cấp độ A là khu vực có rủi ro cao nhất (pha chế thuốc tiêm vô trùng), đòi hỏi thiết kế luồng khí Laminar flow liên tục.

2.3. Các tiêu chuẩn quốc gia và quốc tế khác

Ngoài ra, tùy thuộc vào đặc thù xuất khẩu, thiết kế còn phải tuân thủ tiêu chuẩn FS 209E (của Hoa Kỳ, phân loại từ Class 1 đến Class 100.000), hoặc tiêu chuẩn của FDA (Cục Quản lý Thực phẩm và Dược phẩm Hoa Kỳ) nếu doanh nghiệp muốn thâm nhập thị trường Bắc Mỹ.

3. Những Yếu Tố Cốt Lõi Trong Thiết Kế Và Lắp Đặt Hệ Thống Xử Lý Không Khí?

Những yếu tố cốt lõi trong thiết kế và lắp đặt hệ thống xử lý không khí bao gồm 3 nhóm thiết bị: (1) Hệ thống HVAC, ACMV và PAU kiểm soát vi khí hậu tổng thể; (2) Vai trò lọc bụi của Air Filter, thiết bị làm lạnh Chiller và hệ thống VRV; và (3) Hệ thống điều chỉnh lưu lượng VAV, quạt FCU và hệ thống điều khiển trung tâm BMS.

Trong phòng sạch, hệ thống cơ điện (MEP) được ví như “trái tim và lá phổi” của công trình:

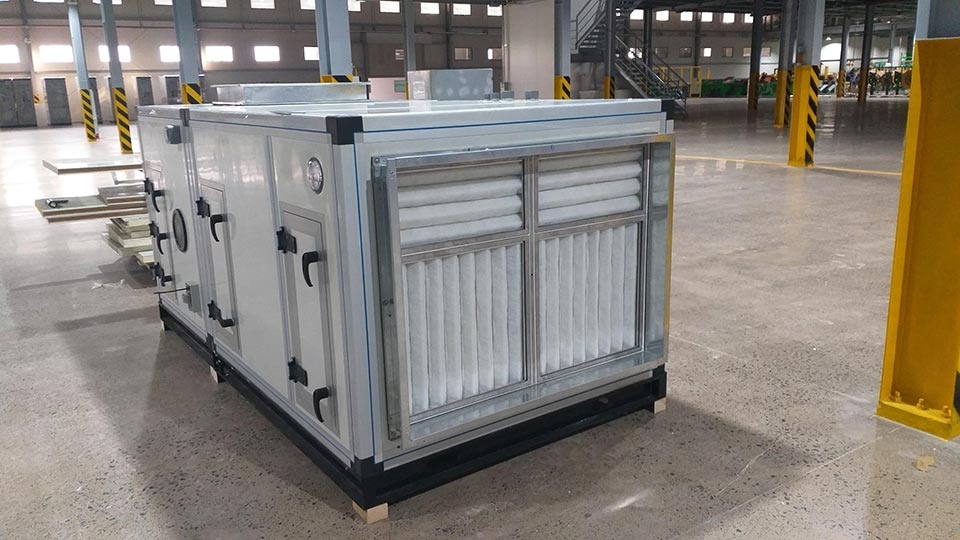

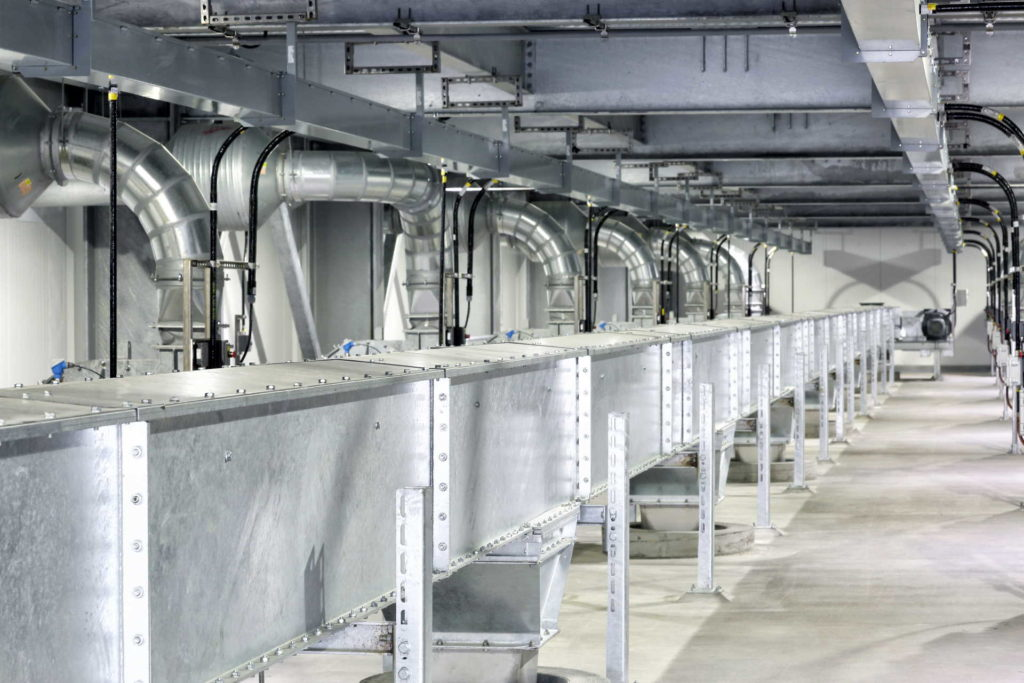

3.1. Hệ thống HVAC, ACMV và PAU kiểm soát vi khí hậu

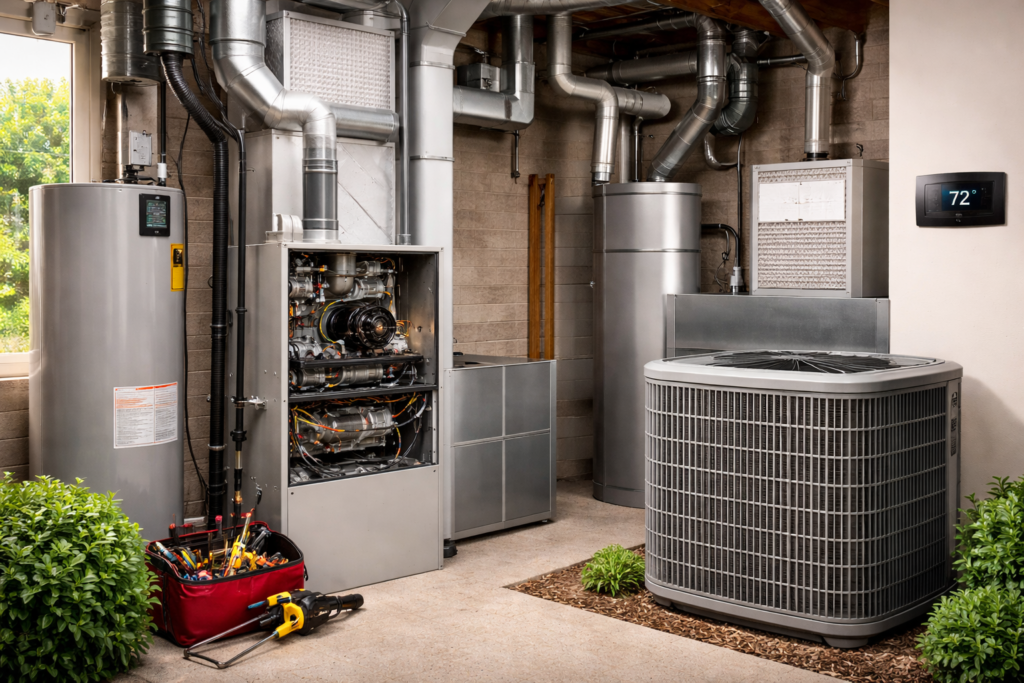

Nền tảng của phòng sạch là hệ thống sưởi, thông gió và điều hòa không khí. Việc hiểu rõ HVAC là gì và cách nó hoạt động tại https://fdicare.com.vn/thiet-ke-phong-sach/hvac-la-gi/ là rất quan trọng. Đối với các khu vực thương mại hoặc phụ trợ, hệ thống ACMV (https://fdicare.com.vn/thiet-ke-phong-sach/acmv-la-gi/) được sử dụng. Ngoài ra, thiết bị xử lý không khí tươi PAU (được giải thích chi tiết tại https://fdicare.com.vn/thiet-ke-phong-sach/pau-la-gi-fdi-care/) đóng vai trò cấp khí sạch sơ bộ từ ngoài môi trường vào bên trong xưởng.

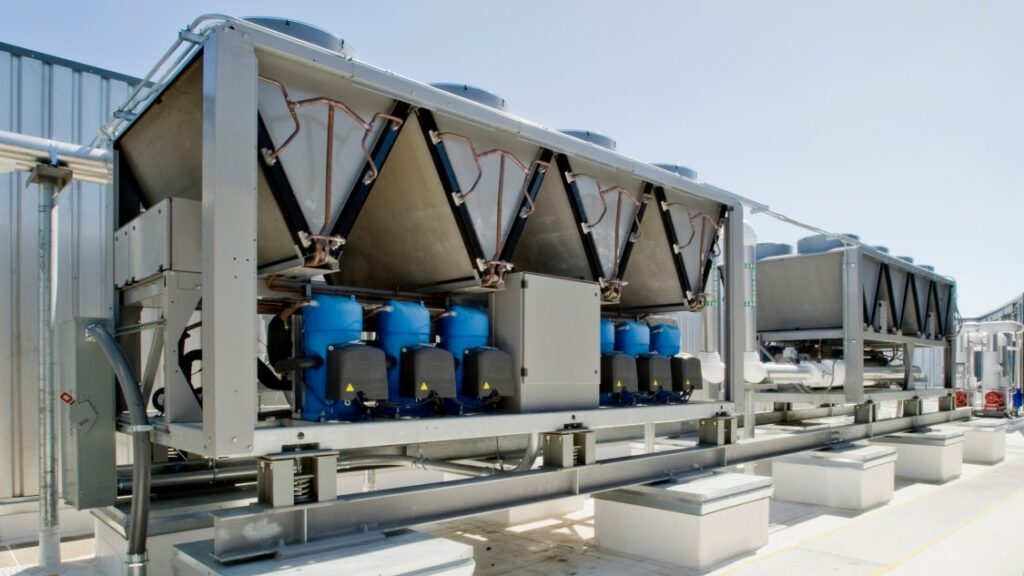

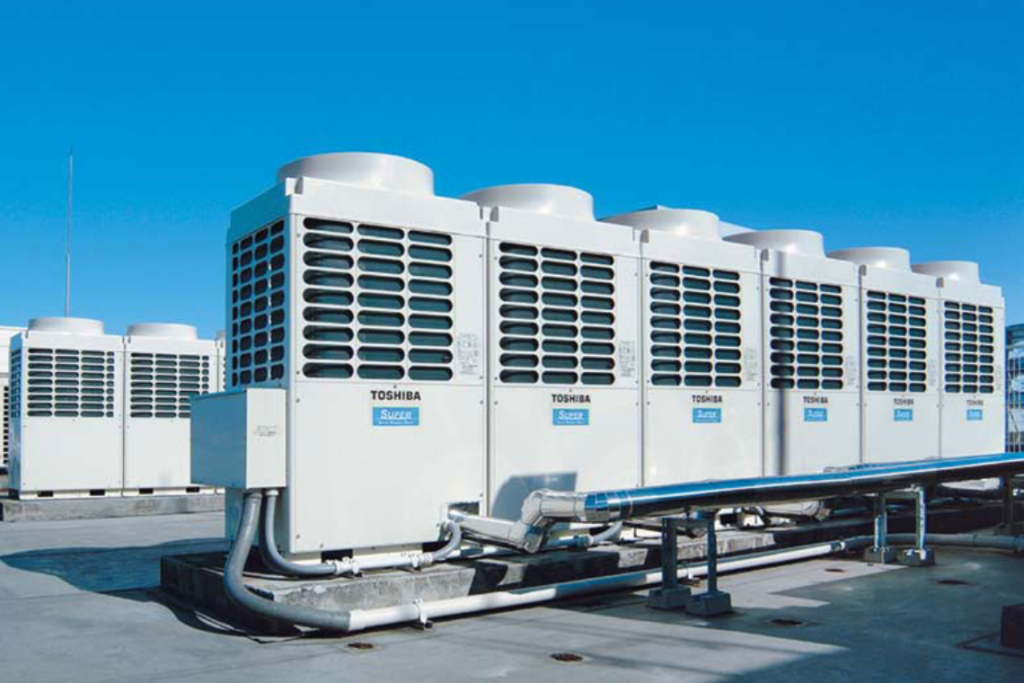

3.2. Vai trò của Air Filter, thiết bị làm lạnh Chiller và VRV

Không khí muốn sạch phải đi qua các bộ lọc khí chuyên dụng (HEPA/ULPA). Bạn có thể tham khảo nguyên lý của màng lọc tại https://fdicare.com.vn/thiet-ke-phong-sach/air-filter-la-gi/. Để tạo ra luồng khí mát với công suất khổng lồ, kỹ sư sẽ sử dụng hệ thống làm lạnh bằng nước Chiller (https://fdicare.vn/thiet-ke-phong-sach/dieu-hoa-chiller-fdi-care/) hoặc linh hoạt hơn với điều hòa trung tâm VRV (https://fdicare.com.vn/thiet-ke-phong-sach/dieu-hoa-trung-tam-vrv-fdi-care/) tùy thuộc vào quy mô dự án.

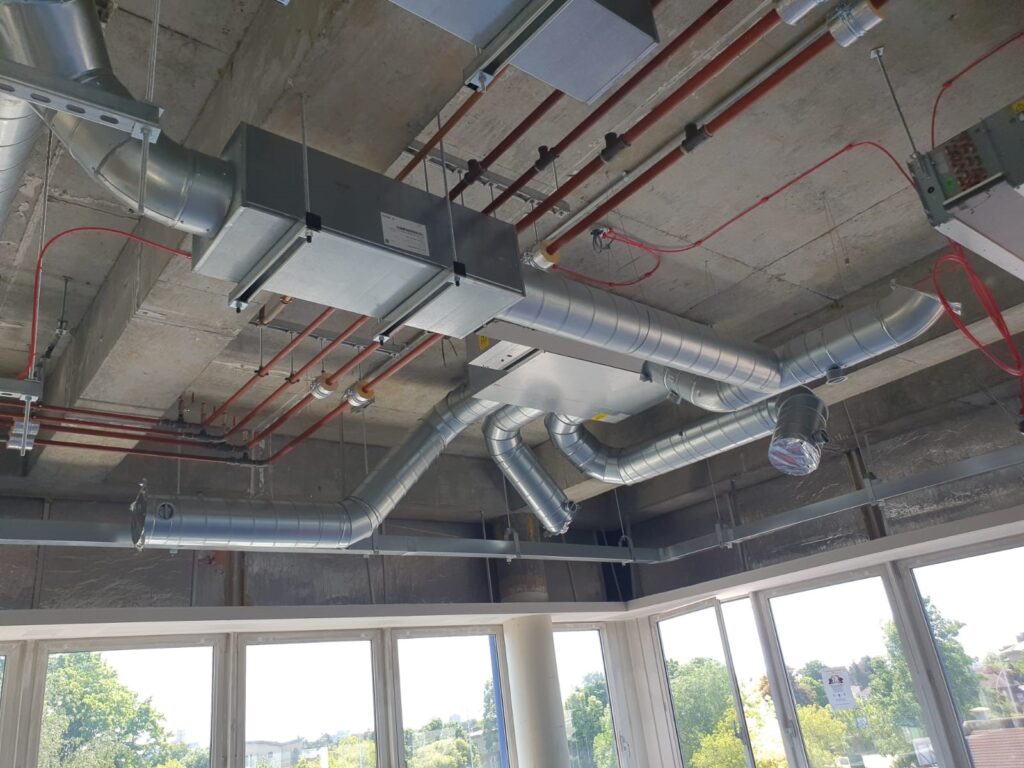

3.3. Hệ thống điều chỉnh lưu lượng VAV, FCU và hệ thống BMS

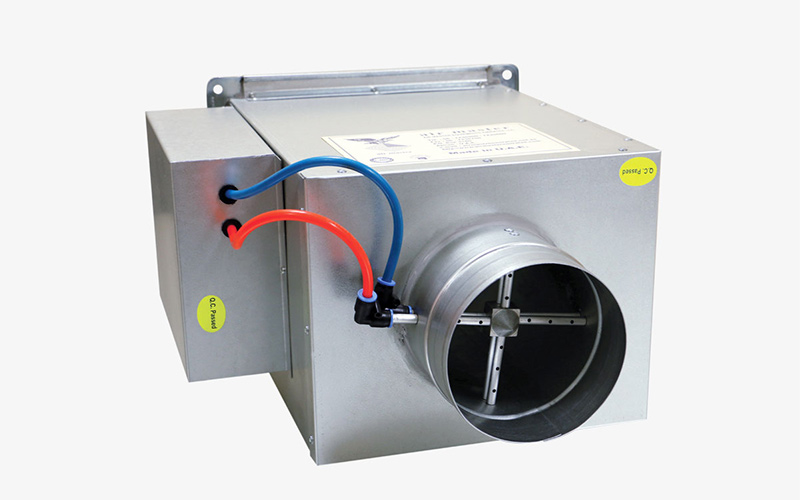

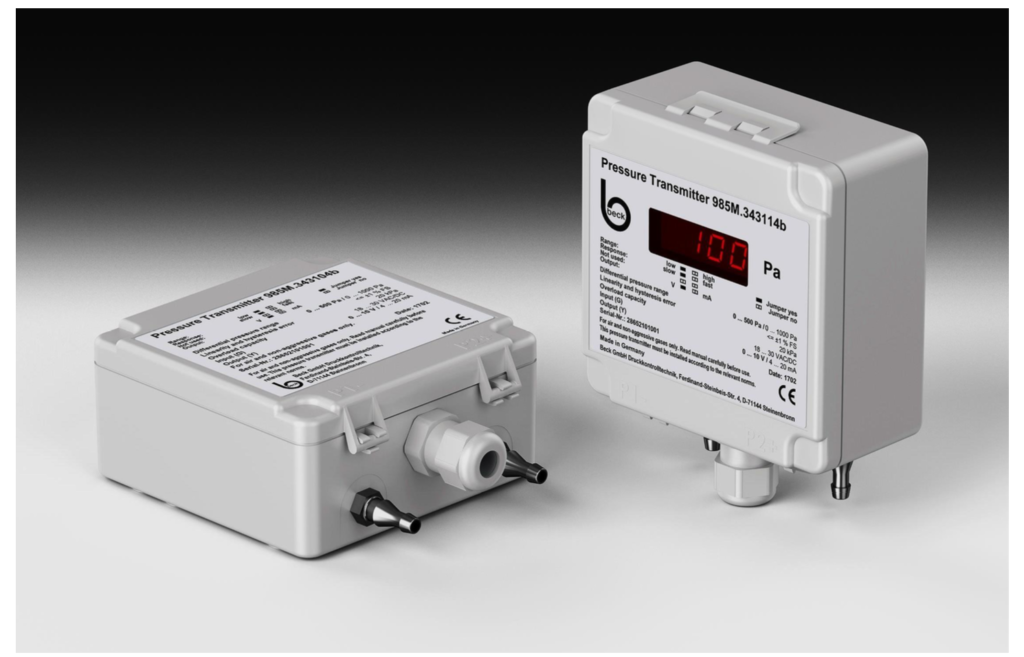

Để duy trì áp suất phòng luôn ổn định, hệ thống hộp điều chỉnh lưu lượng gió VAV (https://fdicare.com.vn/thiet-ke-phong-sach/vav/) và quạt làm lạnh FCU (https://fdicare.com.vn/thiet-ke-phong-sach/fcu-la-gi/) phải hoạt động nhịp nhàng. Mọi thay đổi về nhiệt độ, áp suất sẽ được ghi nhận bởi các Sensor cảm biến chính xác cao (https://fdicare.com.vn/thiet-ke-phong-sach/sensor/) và gửi về bộ não điều khiển tự động toàn nhà máy – Hệ thống BMS, xem chi tiết tại https://fdicare.com.vn/thiet-ke-phong-sach/he-thong-bms/.

4. Bản Vẽ Thiết Kế Phòng Sạch Tiêu Chuẩn Bao Gồm Những Hạng Mục Nào?

Bản vẽ thiết kế phòng sạch tiêu chuẩn bao gồm 3 hạng mục bản vẽ cốt lõi: (1) Bản vẽ kiến trúc phòng sạch gồm Panel, cửa, trần, sàn; (2) Bản vẽ hệ thống cơ điện (MEP) và mạng lưới thông gió; và (3) Bản vẽ công nghệ thể hiện dây chuyền và sơ đồ luồng di chuyển của con người, vật tư.

Một bản vẽ thiết kế phòng sạch chuyên nghiệp phải thể hiện được sự khớp nối hoàn hảo giữa không gian và máy móc:

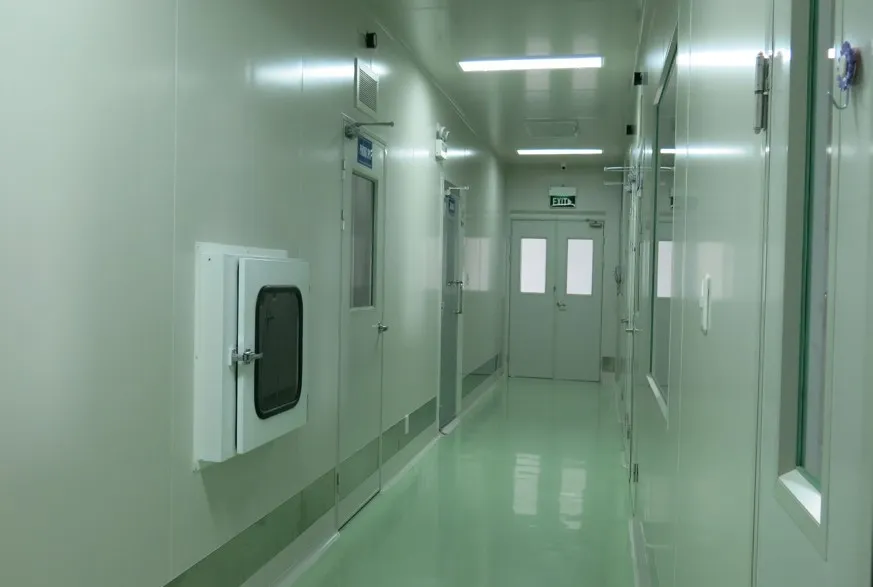

4.1. Bản vẽ kiến trúc (Panel, cửa, trần, sàn)

Bản vẽ này quy định chi tiết về vật liệu bao che. Thay vì tường gạch, bản vẽ sẽ thể hiện các vách ngăn bằng tấm Panel Sandwich (EPS/PU) cách nhiệt, cửa phòng sạch có khóa liên động (Interlock), trần treo nhôm T-bar chịu lực và nền sàn sơn Epoxy hoặc dán Vinyl tự san phẳng kháng khuẩn.

4.2. Bản vẽ hệ thống cơ điện (MEP) và thông gió

Đây là bản vẽ phức tạp nhất, chi tiết hóa đường đi của hệ thống ống gió cấp/hồi, vị trí đặt các thiết bị AHU, Chiller, FFU. Nó cũng bao gồm sơ đồ đi dây điện động lực, điện điều khiển, hệ thống chiếu sáng âm trần vô trùng và hệ thống phòng cháy chữa cháy (PCCC) chuyên dụng cho phòng kín.

4.3. Bản vẽ công nghệ và sơ đồ luồng di chuyển

Theo hướng dẫn của Hiệp hội Kỹ sư Dược phẩm Quốc tế (ISPE), để tránh lây nhiễm chéo, bản vẽ phải thể hiện rõ Sơ đồ di chuyển (Personnel and Material Flow). Kỹ sư sẽ vạch rõ đường đi của công nhân (Airlock) tách biệt hoàn toàn với đường đi của vật tư (Pass Box), tạo ra nguyên tắc phân luồng một chiều vững chắc.

5. Quy Trình Thiết Kế Thi Công Phòng Sạch Chuẩn Quốc Tế Diễn Ra Như Thế Nào?

Quy trình thiết kế thi công phòng sạch chuẩn quốc tế diễn ra qua 3 bước quyết liệt: (1) Khảo sát thực trạng, đo đạc và thu thập yêu cầu từ Chủ đầu tư; (2) Thiết kế cơ sở, bóc tách khối lượng (BOQ) và trình duyệt bản vẽ thi công; và (3) Triển khai thi công trên công trường, tiến hành nghiệm thu và bàn giao đưa vào sử dụng.

Quá trình thiết kế thi công phòng sạch đòi hỏi sự phối hợp ăn ý giữa ban quản lý dự án và các kỹ sư thực địa:

5.1. Khảo sát thực trạng và thu thập yêu cầu từ CĐT

Bước đầu tiên trong quá trình thi công phòng sạch là các kỹ sư sẽ xuống trực tiếp mặt bằng để đo đạc kết cấu nhà xưởng hiện hữu. Đồng thời, thu thập các yêu cầu từ Chủ đầu tư về: Ngành nghề sản xuất, cấp độ sạch mong muốn (Class bao nhiêu), ngân sách dự kiến và công suất máy móc tỏa nhiệt.

5.2. Thiết kế cơ sở, bóc tách khối lượng và trình duyệt bản vẽ

Từ dữ liệu khảo sát, đội ngũ R&D sẽ lên bản vẽ thiết kế cơ sở 2D/3D. Sau khi chốt phương án, kỹ sư sẽ lập bảng bóc tách khối lượng vật tư chi tiết (BOQ) và lập dự toán. Hồ sơ thiết kế thi công (Shop drawing) sẽ được trình Chủ đầu tư phê duyệt trước khi nhập vật tư.

5.3. Triển khai thi công phòng sạch, nghiệm thu và bàn giao

Hàng hóa được đưa đến công trường. Các đội thợ tiến hành lắp dựng vách Panel, treo trần, đi ống gió và đấu nối hệ thống điện điều khiển. Sau khi hoàn thiện, nhà thầu tiến hành chạy thử (Commissioning), mời bên kiểm định thứ 3 (Third party) đến đo hạt bụi, vi sinh. Khi đạt chuẩn, dự án được bàn giao kèm hồ sơ hoàn công.

6. Những Lưu Ý Quan Trọng Nào Để Tiết Kiệm Chi Phí Khi Làm Phòng Sạch?

Những lưu ý quan trọng để tiết kiệm chi phí khi làm phòng sạch phụ thuộc vào 3 chiến lược: (1) Tối ưu hóa bản vẽ thiết kế (Value Engineering) ngay từ đầu; (2) Lựa chọn cấp độ sạch (Class) phù hợp sát với thực tế sản xuất; và (3) Đầu tư thiết bị cơ điện chất lượng cao để tiết kiệm điện năng vận hành về sau.

Tiết kiệm không có nghĩa là dùng hàng rẻ tiền, mà là đầu tư thông minh:

6.1. Tối ưu hóa bản vẽ thiết kế phòng sạch ngay từ đầu

Chi phí lớn nhất bị lãng phí thường nằm ở khâu thiết kế dư thừa. Bằng cách áp dụng Value Engineering (Kỹ thuật giá trị), các kỹ sư giỏi có thể thiết kế lại hệ thống ống gió ngắn nhất, sử dụng vừa đủ số lượng FFU và giảm bớt các chi tiết kiến trúc rườm rà, giúp giảm ngay 10-15% tổng mức đầu tư vật tư ban đầu.

6.2. Lựa chọn cấp độ sạch (Class) phù hợp với thực tế sản xuất

Đừng xây phòng sạch Class 100 nếu dây chuyền của bạn chỉ yêu cầu Class 10.000. Chi phí xây dựng và duy trì phòng sạch tăng theo cấp số nhân khi mức độ sạch tăng lên. Việc tham vấn đúng chuyên gia để phân chia cục bộ khu vực siêu sạch (Clean booth) trong một không gian sạch tiêu chuẩn sẽ giúp tối ưu ngân sách cực kỳ hiệu quả.

6.3. Đầu tư thiết bị cơ điện chất lượng cao để tiết kiệm điện năng

Hệ thống điều hòa HVAC tiêu thụ đến 60% tổng lượng điện của nhà máy. Việc “tham rẻ” mua AHU hay Chiller kém chất lượng sẽ khiến hóa đơn tiền điện hàng tháng tăng vọt. Hãy đầu tư máy móc có biến tần (Inverter), hệ thống thu hồi nhiệt và hệ thống BMS thông minh để tiết kiệm chi phí vận hành (OPEX) trong suốt 10-20 năm.

7. Tại Sao FDI Care Là Nhà Thầu Thiết Kế Phòng Sạch Uy Tín Hàng Đầu?

Vị thế vững chắc của chúng tôi được bảo chứng qua 3 năng lực cốt lõi: (1) Bề dày kinh nghiệm trong triển khai tổng thầu thiết kế và thi công trọn gói; (2) Năng lực cung cấp giải pháp kỹ thuật tối ưu, ứng dụng công nghệ hiện đại; và (3) Sự minh bạch tuyệt đối trong báo giá và cam kết đồng hành dài hạn.

Khi giao phó công trình hàng chục tỷ đồng, FDI Care chính là “tấm thẻ bảo hiểm” an toàn nhất cho Chủ đầu tư:

7.1. Bề dày kinh nghiệm trong thiết kế thi công phòng sạch trọn gói

Với nhiều năm hoạt động, FDI Care đã thực hiện thành công hàng loạt dự án phòng sạch điện tử, dược phẩm và thực phẩm chuẩn GMP/ISO cho các tập đoàn lớn. Chúng tôi sở hữu đội ngũ chuyên gia am hiểu sâu sắc về vi khí hậu phòng sạch và luôn bám sát các tiêu chuẩn kỹ thuật quốc tế khắt khe nhất.

7.2. Giải pháp kỹ thuật tối ưu, ứng dụng công nghệ hiện đại

Chúng tôi không chỉ là nhà thầu thi công mà còn là tổ chức tư vấn giải pháp. Bằng việc ứng dụng mô phỏng luồng khí 3D và các công nghệ tự động hóa BMS tiên tiến, FDI Care cam kết mọi phòng sạch đều có tính đồng bộ cao, xử lý triệt để bài toán chênh áp và kiểm soát hạt bụi hiệu quả nhất.

7.3. Minh bạch trong báo giá và đồng hành dài hạn

Nhờ chiến lược marketing SEO tự nhiên, chúng tôi không phải gánh chi phí quảng cáo khổng lồ, từ đó mang lại cho khách hàng mức giá thi công cạnh tranh nhất thị trường. Mọi bảng BOQ đều được bóc tách minh bạch. Cùng với đó là chế độ bảo trì định kỳ, bảo hành dài hạn giúp dây chuyền của bạn luôn vận hành trơn tru.

8. Đánh Giá Thực Tế Từ Khách Hàng Doanh Nghiệp

Anh Hoàng Tuấn – Giám đốc Dự án Nhà máy Điện tử (KCN VSIP Bắc Ninh): “Nhà máy linh kiện bán dẫn của chúng tôi yêu cầu kiểm soát tĩnh điện (ESD) và phòng sạch Class 1.000. Các kỹ sư của FDI Care đã tư vấn thiết kế lại sơ đồ HVAC giúp luồng gió Laminar thổi đều hơn, giảm thiểu hiện tượng nhiễu động khí. Đặc biệt, hệ thống điều khiển trung tâm BMS họ lắp đặt cực kỳ thông minh, dễ dàng theo dõi thông số trên màn hình. Một nhà thầu thực sự có tâm và có tầm!” ⭐⭐⭐⭐⭐

Chị Mai Phương – Trưởng phòng QA/QC Nhà máy Dược phẩm (KCN Đồng Văn, Hà Nam): “Việc thiết kế phòng sạch dược phẩm chuẩn GMP-WHO có rất nhiều quy định khắt khe về luồng đi của nhân viên và vật tư. Bản vẽ kiến trúc 3D của FDI Care đã giải quyết bài toán lây nhiễm chéo một cách xuất sắc. Nền Epoxy và các vách Panel được thi công vô cùng sắc nét, kín khít. Dự án đã vượt qua kỳ thẩm định của Bộ Y tế ngay trong lần đầu tiên. Cảm ơn đội ngũ FDI Care rất nhiều!” ⭐⭐⭐⭐⭐

9. Các Câu Hỏi Thường Gặp Chuyên Sâu Về Thiết Kế Phòng Sạch

1. Mất bao lâu để hoàn thành một bản vẽ thiết kế phòng sạch hoàn chỉnh? Thời gian từ 2 đến 4 tuần tùy thuộc vào quy mô và độ phức tạp của hệ thống cơ điện. Kỹ sư cần thời gian để tính toán tải lạnh, vẽ sơ đồ ống gió và lên mô hình 3D bóc tách vật tư.

2. Sự khác biệt giữa phòng sạch áp suất dương và áp suất âm là gì? Áp suất dương đẩy không khí sạch từ trong ra ngoài để chống bụi bẩn xâm nhập; áp suất âm hút không khí từ ngoài vào trong để giữ chặt các mầm bệnh/hóa chất độc hại không phát tán ra môi trường.

3. Tại sao sàn phòng sạch thường sử dụng sơn Epoxy hoặc Vinyl? Vì hai loại vật liệu này có khả năng tạo ra một bề mặt liền khối, không có ron ghép, chống bám bụi và chịu được các loại hóa chất tẩy rửa mạnh.

4. Thiết bị AHU đóng vai trò gì trong hệ thống HVAC? AHU (Air Handling Unit) là thiết bị xử lý không khí trung tâm, chịu trách nhiệm làm lạnh, hút ẩm, sưởi ấm và đẩy luồng không khí qua các bộ lọc trước khi thổi vào phòng sạch.

5. Màng lọc HEPA có cần thay thế thường xuyên không? Có, tuổi thọ trung bình của màng lọc HEPA thường từ 1 đến 3 năm. Tần suất thay thế phụ thuộc vào chất lượng bộ lọc thô phía trước và cường độ bụi trong môi trường sản xuất.

6. Hệ thống Pass Box có chức năng gì? Pass Box là hộp trung chuyển đồ vật, được thiết kế với hệ thống khóa liên động (Interlock) để công nhân chuyển vật tư từ phòng bẩn sang phòng sạch mà không làm thất thoát áp suất.

7. Có cần thiết lập phòng thay đồ (Gowning room) riêng không? Bắt buộc phải có. Phòng thay đồ là khu vực đệm (Airlock) để công nhân tẩy trùng, mặc quần áo bảo hộ chống tĩnh điện trước khi đi qua Air Shower để bước vào khu vực sản xuất lõi.

8. Tiêu chuẩn đo lường hạt bụi ISO 14644-1 dựa trên cơ sở nào? Tiêu chuẩn này đếm số lượng các hạt tiểu phân lơ lửng có kích thước từ 0.1 micromet đến 5.0 micromet trên một mét khối không khí để xác định cấp độ Class của phòng.

9. Nếu tôi muốn tiết kiệm điện cho hệ thống HVAC thì nên làm gì? Hãy yêu cầu nhà thầu thiết kế tích hợp hệ thống Biến tần (Inverter) cho hệ thống quạt hút, sử dụng nước lạnh Chiller giải nhiệt nước và cài đặt hệ thống cảm biến BMS để điều tiết công suất tự động.

10. FDI Care có hỗ trợ làm hồ sơ cấp chứng nhận phòng sạch không? Hoàn toàn có. Chúng tôi cung cấp dịch vụ tổng thầu, từ thiết kế, thi công đến việc hỗ trợ doanh nghiệp mời các đơn vị độc lập (Third party) đến đo lường, làm hồ sơ xin cấp chứng nhận ISO, GMP chuẩn xác nhất.
