Sensor: Cấu tạo, Phân loại, Ứng dụng, Cách chọn & Gợi ý nhà cung cấp

Sensor hay cảm biến là thiết bị điện tử có chức năng phát hiện, đo lường các biến đổi vật lý hoặc hóa học từ môi trường và chuyển đổi chúng thành tín hiệu điện để các hệ thống máy móc xử lý. Nó được ví như “giác quan” của hệ thống tự động hóa, đóng vai trò quyết định trong việc thu thập dữ liệu đầu vào cho các bộ điều khiển trung tâm.

Về mặt kỹ thuật, cấu tạo cơ bản của một cảm biến hoàn chỉnh bao gồm 3 thành phần chính: phần tử cảm biến, bộ chuyển đổi tín hiệu và mạch xử lý tín hiệu. Sự phối hợp chính xác giữa các bộ phận này giúp thiết bị hoạt động ổn định và tương thích tốt với các hệ thống PLC hay BMS hiện đại.

Hiện nay, sensor được phân loại đa dạng dựa trên đối tượng đo lường, phổ biến nhất bao gồm: cảm biến nhiệt độ – độ ẩm, cảm biến áp suất, cảm biến quang và cảm biến chất lượng không khí. Ngoài ra, chúng còn được chia thành nhóm tín hiệu Analog hoặc Digital tùy thuộc vào chuẩn giao tiếp với thiết bị điều khiển.

Thiết bị này có ứng dụng cực kỳ rộng rãi, từ việc kiểm soát môi trường nghiêm ngặt trong phòng sạch, vận hành hệ thống HVAC, dây chuyền sản xuất công nghiệp cho đến y tế và đời sống. Việc sử dụng cảm biến giúp doanh nghiệp giám sát quy trình theo thời gian thực, cảnh báo sự cố sớm và nâng cao hiệu suất vận hành.

Để thiết lập mạng lưới điều khiển trơn tru và chính xác, các kỹ sư cơ điện cần tính toán kỹ lưỡng thông số về dải đo, độ nhạy kết hợp cùng chuẩn giao tiếp tín hiệu nhằm lựa chọn loại sensor tương thích nhất với cấu trúc của bộ điều khiển trung tâm (PLC). Tại FDI Care, với hơn 10 năm kinh nghiệm trên thị trường, chúng tôi mang đến giải pháp cảm biến toàn diện từ tư vấn thông số, cung cấp sản phẩm chính hãng đến dịch vụ lắp đặt và hiệu chuẩn, giúp hệ thống của bạn luôn vận hành chính xác và bền bỉ. Tại FDI Care, chúng tôi có chiến lược làm SEO để đưa sản phẩm đến bạn mà không tốn phí trung gian hay quảng cáo đắt đỏ. Chính khoản tiết kiệm này được chuyển thẳng vào giá bán, giúp bạn mua sắm rẻ hơn tới 15% so với thị trường.

1. Sensor là gì?

Sensor, hay còn được gọi là cảm biến, là một thiết bị công nghệ cao có chức năng cảm nhận và phản hồi lại các tín hiệu hoặc kích thích từ môi trường vật lý. Nếu con người có 5 giác quan để tương tác với thế giới, thì máy móc và các hệ thống tự động có sensor. Chúng chính là “mắt”, “tai”, “mũi” và “da” của công nghệ, cho phép máy móc “nhìn thấy” vật cản, “cảm nhận” nhiệt độ, “nghe thấy” âm thanh và “đo lường” áp suất.

Về mặt kỹ thuật, một sensor bao gồm hai bộ phận chính:

• Bộ phận cảm biến (Sensing Element): Tiếp xúc trực tiếp với môi trường và tạo ra một sự thay đổi vật lý tương ứng với tín hiệu cần đo.
• Bộ phận chuyển đổi (Transducer): Chuyển đổi sự thay đổi vật lý đó thành một tín hiệu điện có thể đọc được.

Việc hiểu sensor là gì và vai trò của nó là bước đầu tiên để khám phá thế giới tự động hóa và công nghiệp 4.0.

2. Cấu tạo của cảm biến sensor

Tuy có hình dáng và kích thước vô cùng đa dạng, nhưng về mặt bản chất kỹ thuật, hầu hết các loại cảm biến công nghiệp đạt chuẩn đều được cấu thành từ 3 khối chức năng chính hoạt động tuần tự:

1. Phần tử cảm biến: Đây là “trái tim” của thiết bị, thường được làm từ các vật liệu nhạy cảm đặc biệt (như điện trở nhiệt, tinh thể thạch anh, hoặc màng rung). Bộ phận này tiếp xúc trực tiếp với môi trường để thu nhận các biến đổi vật lý/hóa học (nhiệt độ, áp suất, ánh sáng…) và phản ứng lại bằng sự thay đổi tính chất điện của chính nó.

2. Bộ chuyển đổi tín hiệu: Đóng vai trò như “người phiên dịch”. Nó nhận các biến đổi từ phần tử cảm biến và chuyển đổi chúng thành tín hiệu điện (điện áp hoặc dòng điện) ở dạng thô.

3. Mạch xử lý tín hiệu: Tín hiệu thô thường rất yếu và chứa nhiễu. Mạch xử lý sẽ khuếch đại, lọc nhiễu và chuẩn hóa tín hiệu này về các dạng tiêu chuẩn công nghiệp (như 4-20mA, 0-10V hoặc tín hiệu số Modbus/RS485) để truyền về bộ điều khiển PLC/BMS.

Ngoài ra, đối với các cảm biến dùng trong môi trường khắc nghiệt (như phòng sạch hay nhà máy hóa chất), lớp vỏ bảo vệ là thành phần không thể thiếu. Tại FDI Care, chúng tôi ưu tiên tư vấn các dòng sensor có vỏ làm từ nhựa ABS cao cấp hoặc Inox 316, đạt chuẩn chống nước/bụi IP65 – IP67 để đảm bảo độ bền tối đa.

Tìm hiểu thêm tại: https://fdicare.com.vn/thiet-ke-phong-sach/

3. Ứng dụng phổ biến của Sensor

Ứng dụng của sensor hiện diện trong hầu hết mọi lĩnh vực của cuộc sống và công nghiệp, từ những vật dụng đơn giản nhất đến những hệ thống phức tạp nhất.

Trong Đời sống Hàng ngày

Bạn có tự hỏi sensor là gì trong chiếc điện thoại của mình không? Đó là cảm biến tiệm cận giúp tắt màn hình khi bạn áp tai vào nghe, là cảm biến ánh sáng tự động điều chỉnh độ sáng, là cảm biến gia tốc giúp xoay màn hình. Cảm biến hồng ngoại trên điều hòa, cảm biến lùi trên ô tô, tất cả đều là những ứng dụng quen thuộc.

Trong Công nghiệp và Tự động hóa

Đây là lĩnh vực mà sensor đóng vai trò xương sống. Chúng được dùng để giám sát và điều khiển dây chuyền sản xuất, phát hiện sản phẩm lỗi, đo lường mức chất lỏng trong bồn chứa, kiểm soát nhiệt độ lò hơi, và đảm bảo an toàn cho robot công nghiệp.

Trong Y tế và Môi trường

Trong y tế, sensor được dùng trong các máy đo nhịp tim, đo nồng độ oxy trong máu. Trong môi trường, chúng được dùng để giám sát chất lượng không khí, đo độ pH của nước, và cảnh báo sớm các thảm họa thiên nhiên.

4. Chi tiết về các các loại cảm biến phổ biến nhất hiện nay

Thế giới cảm biến cực kỳ đa dạng, tuy nhiên có 6 loại cơ bản và phổ biến nhất là cảm biến nhiệt, cảm biến điện dung, cảm biến quang ( hay còn gọi là cảm biến hồng ngoại), cảm biến siêu âm, cảm biến tiệm cận, cảm biến lực. Cụ thể như sau:

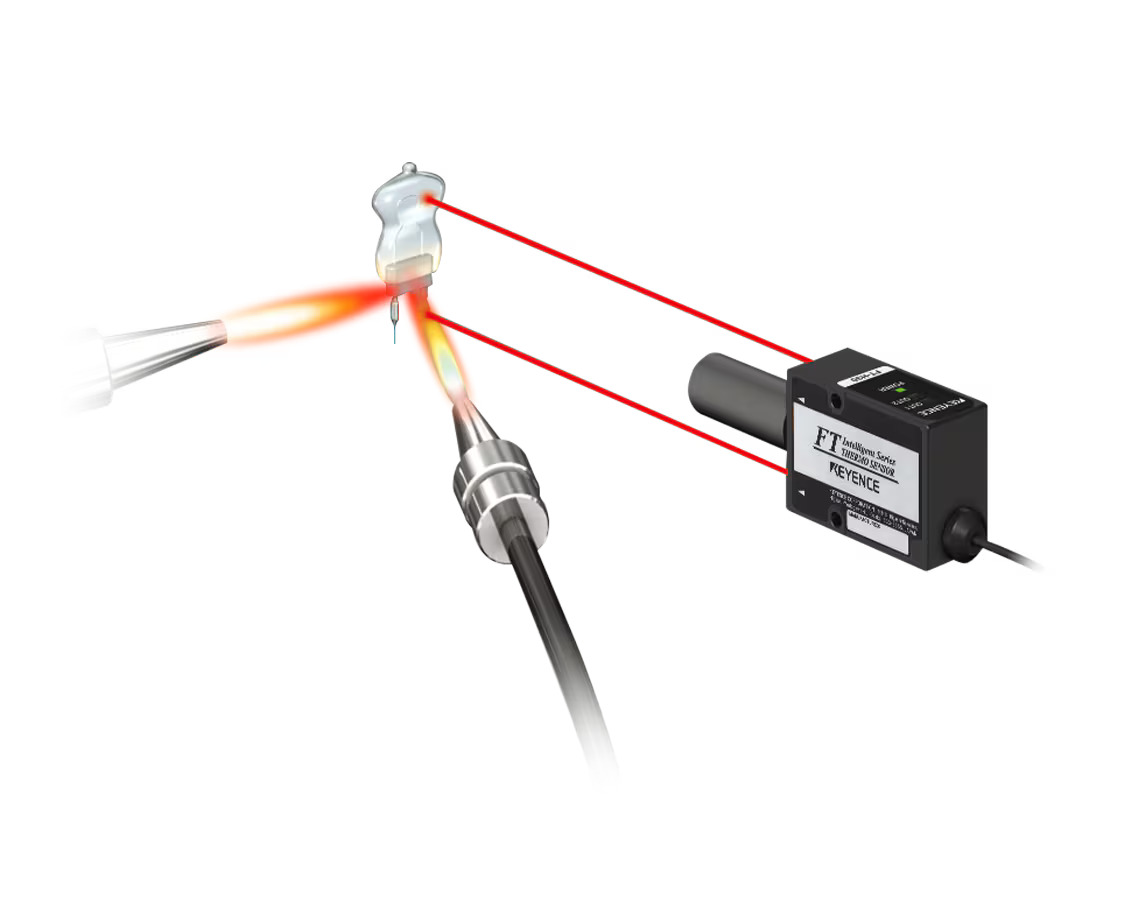

4.1. Cảm biến nhiệt – Temperature Sensors

Đây là loại sensor dùng để đo lường nhiệt độ. Chúng hoạt động dựa trên sự thay đổi điện trở hoặc điện áp của vật liệu khi nhiệt độ thay đổi. Ứng dụng của chúng có ở khắp mọi nơi, từ điều hòa không khí, tủ lạnh, lò nướng cho đến việc giám sát nhiệt độ động cơ trong ô tô.

4.2. Cảm biến điện dung – Capacitive Sensors

Loại sensor này hoạt động dựa trên sự thay đổi điện dung của một tụ điện để phát hiện sự hiện diện hoặc đo lường mức của một vật thể. Màn hình cảm ứng điện dung trên điện thoại thông minh của bạn chính là một ứng dụng tiêu biểu.

4.3. Cảm biến quang, Cảm biến hồng ngoại – Infrared Sensors

Cảm biến quang sử dụng ánh sáng để phát hiện vật thể, trong khi cảm biến hồng ngoại chuyên phát hiện bức xạ hồng ngoại do vật thể phát ra. Cảm biến quang được dùng trong các cửa tự động, máy đếm sản phẩm. Cảm biến hồng ngoại được dùng trong điều khiển từ xa, camera nhìn ban đêm và hệ thống báo trộm.

4.4. Cảm biến siêu âm – Ultrasonic Sensors

Cảm biến siêu âm phát ra một sóng âm có tần số cao hơn ngưỡng tai người nghe được và đo thời gian sóng đó phản xạ lại để xác định khoảng cách tới vật thể. Đây chính là công nghệ được dùng trong cảm biến lùi của ô tô hay trong các thiết bị đo mức chất lỏng trong bồn chứa công nghiệp.

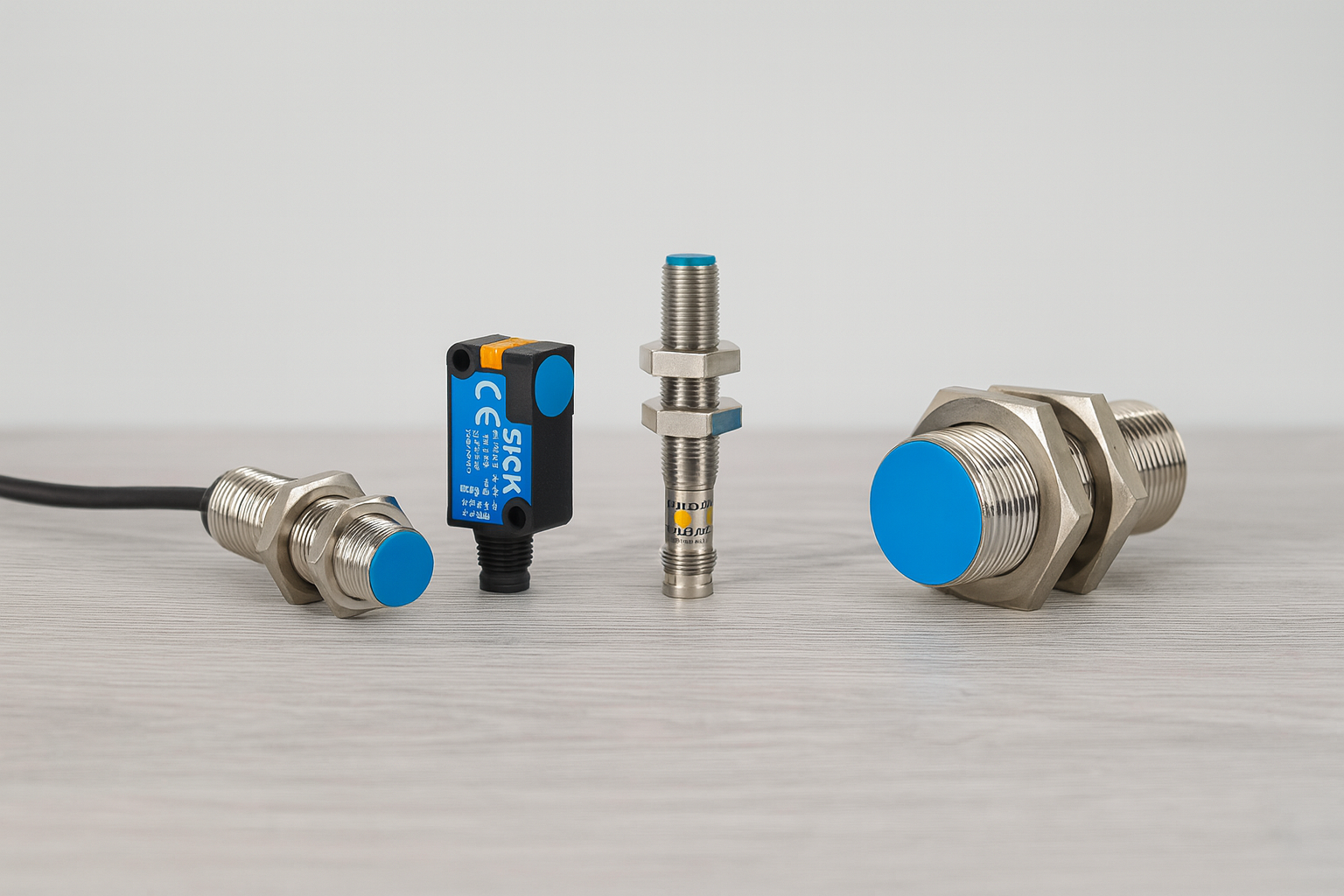

4.5. Cảm biến tiệm cận – Proximity Sensors

Đây là loại sensor có khả năng phát hiện sự hiện diện của các vật thể ở gần mà không cần tiếp xúc trực tiếp. Cảm biến tiệm cận có nhiều loại, bao gồm cảm ứng từ (phát hiện kim loại), cảm ứng điện dung (phát hiện nhiều loại vật liệu). Chúng được dùng phổ biến trong các dây chuyền tự động hóa.

4.6. Cảm biến lực – Force Sensors

Cảm biến lực, hay còn gọi là loadcell, là thiết bị chuyển đổi lực tác động như lực căng, nén, xoắn thành tín hiệu điện. Chúng là thành phần cốt lõi của mọi loại cân điện tử, từ cân nhà bếp đến các trạm cân xe tải hạng nặng.

5. Các loại sensor công nghiệp dùng trong phòng sạch

Trong phòng sạch, các loại sensor công nghiệp đóng vai trò cốt lõi trong việc giám sát và duy trì các điều kiện môi trường siêu sạch, bao gồm cảm biến áp suất, nhiệt độ, độ ẩm, và các loại cảm biến an toàn khác. Việc hiểu sensor là gì và tầm quan trọng của chúng là bắt buộc đối với vận hành phòng sạch.

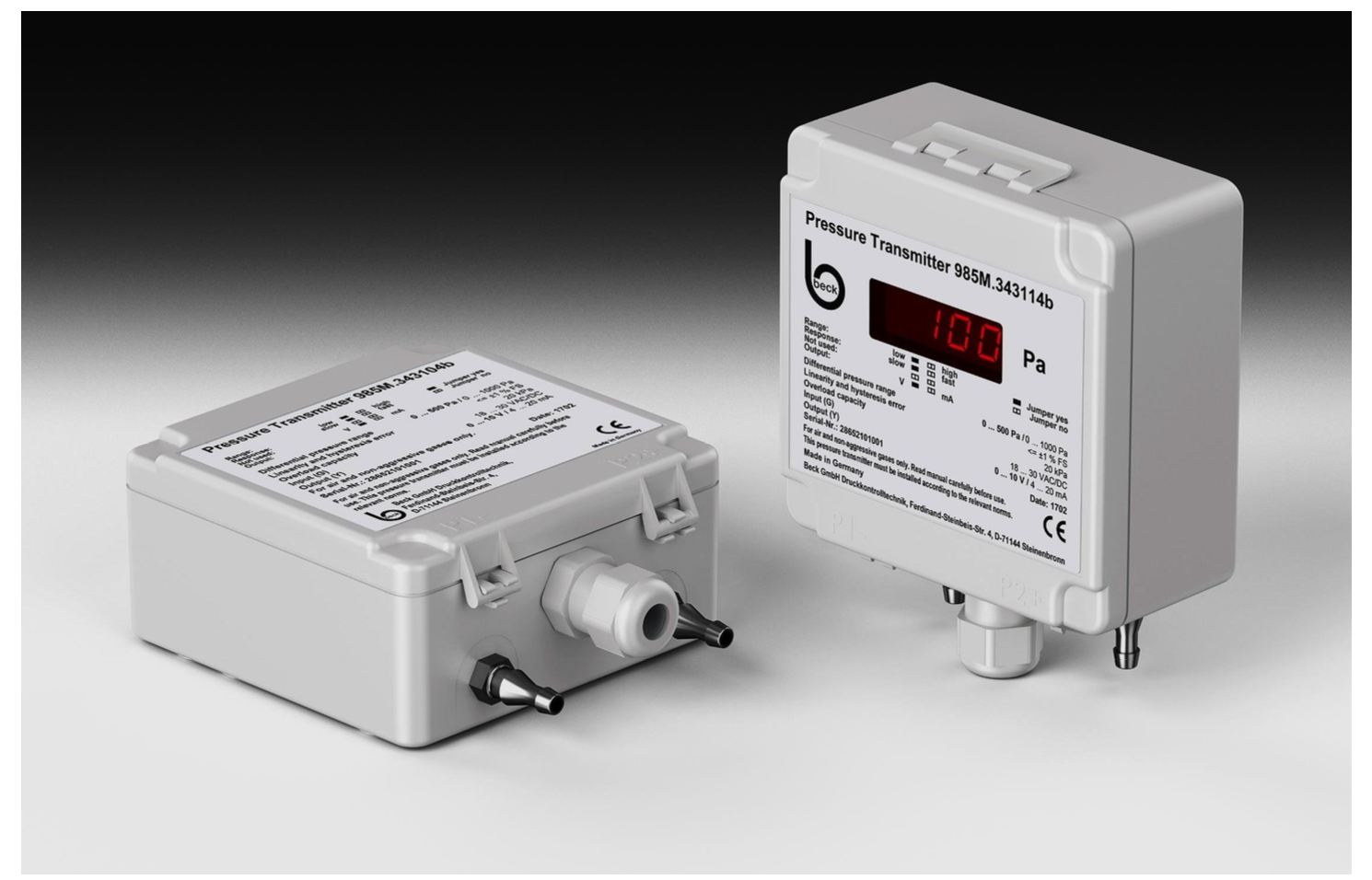

5.1. Cảm biến áp suất, cảm biến chênh áp – Pressure Sensors

Đây là loại sensor quan trọng nhất trong phòng sạch, dùng để đo lường và duy trì sự chênh lệch áp suất giữa các phòng. Việc duy trì áp suất dương trong phòng sạch giúp ngăn chặn không khí bẩn từ bên ngoài xâm nhập vào, đảm bảo môi trường vô trùng.

5.2. Cảm biến nhiệt độ – Temperature Sensors

Cảm biến nhiệt độ giúp giám sát và duy trì nhiệt độ ổn định trong phòng sạch. Một nhiệt độ ổn định không chỉ cần thiết cho sự thoải mái của nhân viên mà còn là yêu cầu bắt buộc để đảm bảo sự ổn định của các quy trình sản xuất và các mẫu vật nhạy cảm.

5.3. Cảm biến hồng ngoại, Cảm biến PIR (Infrared Sensors)

Các loại cảm biến này thường được tích hợp trong hệ thống cửa tự động và hệ thống an ninh. Cảm biến hồng ngoại giúp cửa mở và đóng mà không cần tiếp xúc tay, giảm thiểu nguy cơ lây nhiễm chéo.

5.4. Cảm biến độ ẩm – Humidity Sensors

Kiểm soát độ ẩm trong phòng sạch là cực kỳ quan trọng. Độ ẩm quá cao có thể tạo điều kiện cho vi khuẩn, nấm mốc phát triển. Ngược lại, độ ẩm quá thấp có thể gây ra hiện tượng tĩnh điện, làm hư hỏng các linh kiện điện tử nhạy cảm.

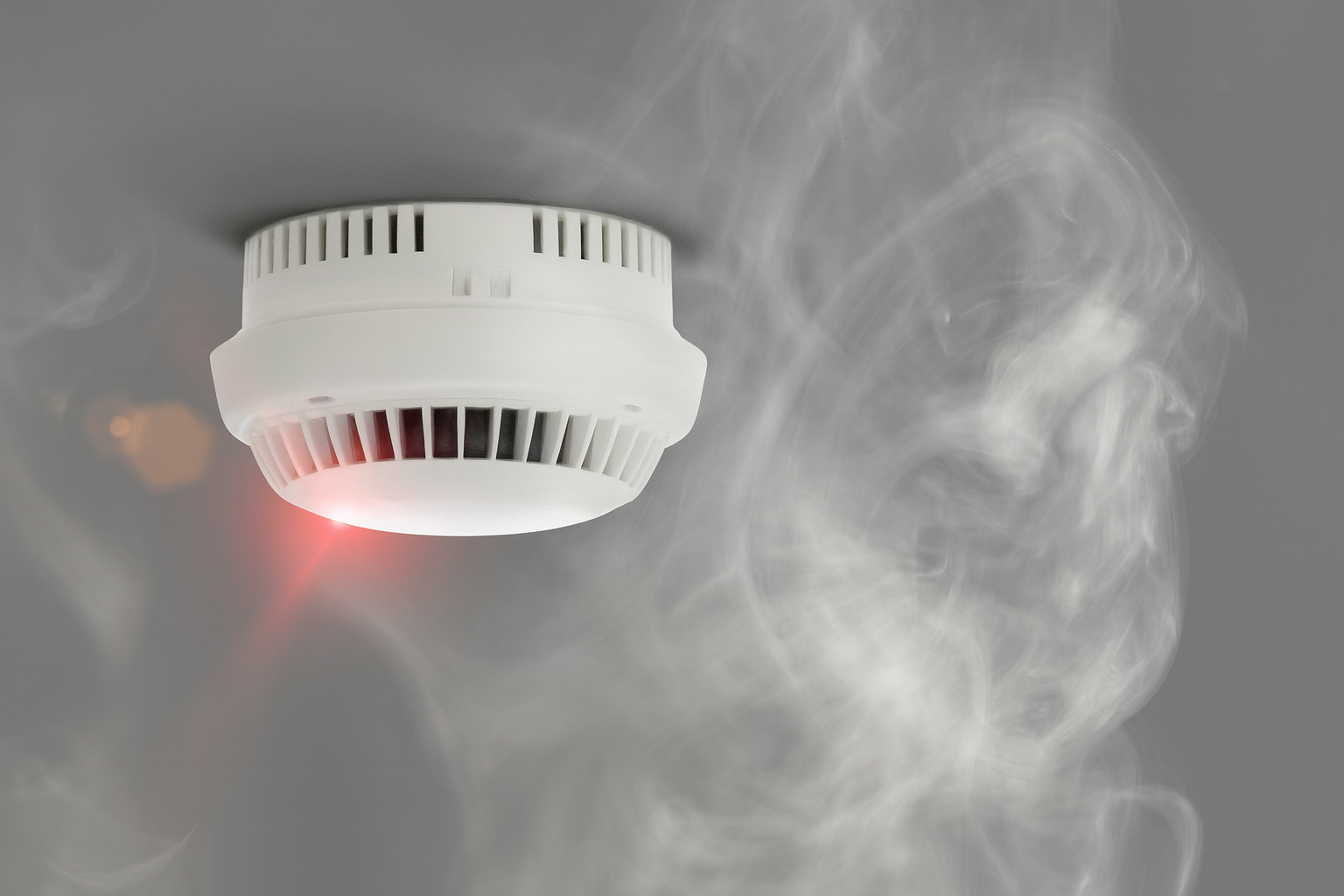

5.5. Cảm biến báo cháy – Flame Sensor

An toàn cháy nổ là ưu tiên hàng đầu. Các cảm biến báo cháy, báo khói chuyên dụng cho phòng sạch được lắp đặt để phát hiện sớm nhất các nguy cơ hỏa hoạn và kích hoạt hệ thống chữa cháy tự động.

5.6. Cảm biến ánh sáng dùng cho hệ thống đèn

Cảm biến ánh sáng giúp tự động điều chỉnh cường độ chiếu sáng trong phòng sạch, đảm bảo điều kiện làm việc tối ưu cho nhân viên đồng thời tiết kiệm năng lượng.

6. Các thông số thường gặp khi sử dụng cảm biến

Khi lựa chọn một cảm biến, bạn cần hiểu rõ các thông số kỹ thuật quan trọng như dải đo, độ nhạy, độ chính xác, độ phân giải và thời gian phản hồi để đảm bảo thiết bị phù hợp với ứng dụng.

7. Cách chọn cảm biến (Sensor) chuẩn nhất cho hệ thống tự động hóa

Việc lựa chọn sai loại cảm biến không chỉ làm sai lệch dữ liệu đo lường mà còn có thể gây đình trệ toàn bộ dây chuyền sản xuất. Để đảm bảo hệ thống tự động hóa vận hành trơn tru và chính xác, các kỹ sư cần đánh giá kỹ lưỡng dựa trên 4 tiêu chí cốt lõi sau:

• Xác định chính xác đối tượng và đại lượng cần đo: Đây là bước đầu tiên và quan trọng nhất. Nếu cần phát hiện vật thể kim loại ở khoảng cách gần, cảm biến tiệm cận (Proximity Sensor) là lựa chọn tối ưu. Nếu đo khoảng cách xa hoặc vật thể trong suốt, hãy dùng cảm biến siêu âm (Ultrasonic Sensor). Trong khi đó, cảm biến quang (Photoelectric Sensor) lại phù hợp để đếm sản phẩm trên băng chuyền, và cảm biến lực (Force Sensor) được dùng để đo lường tải trọng ép trong cơ khí.

• Đánh giá thông số kỹ thuật cốt lõi: Bất kỳ một sensor nào cũng bị chi phối bởi ba thông số: Dải đo (Measuring Range), Độ phân giải (Resolution) và Sai số (Accuracy). Chủ đầu tư cần đối chiếu các thông số này với yêu cầu thực tế của bản vẽ kỹ thuật. Việc chọn một cảm biến có dải đo quá rộng so với nhu cầu thực tế sẽ làm giảm độ nhạy và tăng sai số của tín hiệu thu về.

• Sự tương thích của tín hiệu ngõ ra (Output Signal): Cảm biến chỉ là thiết bị thu thập, dữ liệu cuối cùng phải được gửi về bộ điều khiển trung tâm (PLC hoặc vi điều khiển). Do đó, cần xác định rõ hệ thống của bạn đang sử dụng chuẩn giao tiếp nào: Tín hiệu Analog (như 4-20mA, 0-10V), tín hiệu Digital (NPN/PNP) hay các giao thức truyền thông công nghiệp hiện đại như IO-Link, RS485 để chọn module tương thích.

• Cấp độ bảo vệ (IP) và điều kiện môi trường: Môi trường hoạt động quyết định trực tiếp đến tuổi thọ của thiết bị. Nếu cảm biến lắp đặt tại khu vực có hóa chất tẩy rửa, nhiều bụi bẩn hoặc độ ẩm cao, bắt buộc phải chọn các dòng sản phẩm có chỉ số bảo vệ từ IP67 hoặc IP69K. Đối với môi trường phòng sạch (Cleanroom), vật liệu vỏ ngoài của cảm biến phải là inox không gỉ hoặc nhựa chống tĩnh điện để không phát sinh vi hạt ô nhiễm.

8. Vì sao nên chọn FDI Care là đối tác cung cấp giải pháp Cảm biến?

Trong thị trường thiết bị đo lường hỗn loạn với vô số chủng loại và nguồn gốc, FDI Care kiên định định vị mình không chỉ là đơn vị thương mại, mà là một “Nhà tích hợp giải pháp kỹ thuật” (System Integrator). Dưới đây là 4 lý do khiến hơn 500+ nhà máy FDI tin tưởng lựa chọn chúng tôi:

1. Cam kết chính hãng 100% – Đầy đủ CO/CQ: Chúng tôi hiểu rằng sự chính xác của cảm biến quyết định chất lượng của cả dây chuyền sản xuất. Do đó, FDI Care nói KHÔNG với hàng trôi nổi, hàng nhái. Mọi sản phẩm bán ra từ các thương hiệu (Siemens, Dwyer, Vaisala,…) đều đi kèm giấy chứng nhận xuất xứ (CO) và chất lượng (CQ) rõ ràng, đảm bảo tính pháp lý cho khâu nghiệm thu vật tư đầu vào.

2. Tư vấn kỹ thuật chuyên sâu “Đúng – Đủ”: Khác với các đơn vị thương mại thuần túy chỉ báo giá theo mã hàng, đội ngũ kỹ sư hơn 10 năm kinh nghiệm của FDI Care sẽ hỗ trợ bạn rà soát lại thông số kỹ thuật. Chúng tôi tư vấn chọn đúng dải đo, đúng loại tín hiệu (Analog/Digital) và vật liệu vỏ bảo vệ phù hợp với môi trường thực tế, giúp khách hàng tránh lãng phí tiền bạc do mua sai thiết bị.

3. Dịch vụ kỹ thuật toàn diện (Hiệu chuẩn & Tích hợp): Chúng tôi không chỉ “bán đứt” sản phẩm. FDI Care cung cấp dịch vụ trọn gói bao gồm: Lắp đặt tận nơi – Đấu nối tủ điện – Cài đặt tham số – Hiệu chuẩn định kỳ. Chúng tôi đảm bảo cảm biến sau khi lắp đặt sẽ giao tiếp mượt mà với hệ thống BMS/PLC hiện hữu của nhà máy.

4. Kho hàng sẵn có & Hỗ trợ kỹ thuật 24/7: Hiểu rõ tính cấp bách khi một cảm biến bị hỏng có thể làm dừng cả dây chuyền, FDI Care luôn duy trì kho hàng dự trữ các mã phổ thông. Đội ngũ kỹ thuật viên luôn sẵn sàng hỗ trợ xử lý sự cố online hoặc offline nhanh chóng, giảm thiểu tối đa thời gian chết cho doanh nghiệp.

Tham khảo các thiết bị phòng sạch tại FDI Care: https://fdicare.com.vn/thiet-bi-phong-sach/

9. Đánh giá từ khách hàng

Anh Trần Minh Tuấn – Trưởng phòng Kỹ thuật Nhà máy Dược phẩm: “Hệ thống cảm biến chênh áp Vaisala do FDI Care cung cấp hoạt động rất ổn định. Điều tôi đánh giá cao nhất là đội ngũ kỹ thuật của FDI Care rất am hiểu về tiêu chuẩn GMP, tư vấn vị trí lắp đặt cực kỳ chuẩn xác, giúp chúng tôi vượt qua đợt thẩm định nhà máy vừa rồi một cách suôn sẻ.” ⭐⭐⭐⭐⭐

Chị Nguyễn Thị Lan – Quản lý Thu mua Công ty Điện tử: “Đã hợp tác với FDI Care qua 3 dự án mở rộng nhà xưởng. Hàng hóa luôn đầy đủ CO/CQ, giao hàng đúng hẹn. Đặc biệt là các dòng cảm biến nhiệt độ độ ẩm có độ nhạy rất tốt, sai số thấp, giúp dây chuyền SMT của chúng tôi kiểm soát môi trường hoàn hảo.” ⭐⭐⭐⭐⭐

Anh Hoàng Văn Nam – Nhà thầu Cơ điện M&E: “Tôi thích cách làm việc của FDI Care. Không chỉ bán hàng, họ còn hỗ trợ tôi tính toán chọn dải đo và hướng dẫn đấu nối tín hiệu 4-20mA rất tận tình. Một địa chỉ tin cậy cho anh em kỹ thuật khi cần tìm vật tư cảm biến chính hãng.” ⭐⭐⭐⭐⭐

10. Câu hỏi thường gặp về Cảm biến Sensor

1. Sensor (Cảm biến) trong công nghiệp có vai trò gì? Cảm biến đóng vai trò như “giác quan” của máy móc, làm nhiệm vụ phát hiện các đại lượng vật lý (như vị trí, áp suất, nhiệt độ, ánh sáng) và chuyển đổi chúng thành tín hiệu điện để gửi về bộ điều khiển trung tâm (PLC) xử lý.

2. Cảm biến tiệm cận (Proximity Sensor) hoạt động ra sao? Thiết bị này phát ra một trường điện từ hoặc từ trường xung quanh nó. Khi có một vật thể kim loại tiến vào vùng từ trường này, nó sẽ làm thay đổi biên độ dao động, qua đó cảm biến nhận diện được vật thể mà không cần chạm trực tiếp.

3. Khi nào nên dùng Cảm biến quang thay vì Cảm biến siêu âm? Bạn nên dùng cảm biến quang khi cần tốc độ phản hồi cực nhanh và phát hiện vật thể ở khoảng cách xa. Tuy nhiên, cảm biến quang dễ bị nhiễu bởi bụi bẩn và bề mặt phản quang, lúc này cảm biến siêu âm (dùng sóng âm) sẽ là giải pháp thay thế hoàn hảo.

4. Tín hiệu ngõ ra NPN và PNP của cảm biến khác nhau thế nào? Khác biệt nằm ở cách xuất tín hiệu: Cảm biến NPN xuất ra tín hiệu âm (0V) khi được kích hoạt, trong khi cảm biến PNP xuất ra tín hiệu dương (+24V). Việc lựa chọn phụ thuộc vào sơ đồ đấu dây và loại PLC mà bạn đang sử dụng.

5. Cảm biến lực (Force Sensor) thường được ứng dụng ở đâu? Chúng được ứng dụng rộng rãi trong các cân điện tử công nghiệp, máy ép cơ khí, cánh tay robot gắp hạt vật liệu hoặc các dây chuyền đóng gói cần đo lường chính xác trọng lượng và lực tác động.

6. Cảm biến siêu âm có bị ảnh hưởng bởi màu sắc của vật thể không? Hoàn toàn không. Cảm biến siêu âm hoạt động dựa trên sự phản xạ của sóng âm, do đó chúng có thể nhận diện chính xác các vật thể trong suốt (như chai thủy tinh, màng nilon) hoặc vật thể có màu sắc phức tạp – điều mà cảm biến quang học thường bị “mù”.

7. Làm thế nào để bảo vệ cảm biến trong môi trường khắc nghiệt? Bạn cần chọn các loại cảm biến có tiêu chuẩn bảo vệ IP cao (như IP67, IP68) có khả năng chống nước và chống bụi tuyệt đối. Ngoài ra, có thể lắp thêm các hộp che chắn bảo vệ cơ học để tránh va đập vỡ thấu kính.

8. Tuổi thọ trung bình của một cảm biến công nghiệp là bao lâu? Tuổi thọ thường kéo dài từ 3 đến 5 năm, hoặc lên tới hàng chục triệu chu kỳ đóng ngắt. Tuy nhiên, con số này có thể giảm xuống nếu thiết bị thường xuyên hoạt động trong môi trường nhiệt độ quá cao hoặc nguồn điện cấp không ổn định.

9. Tại sao cảm biến lại truyền sai tín hiệu (tín hiệu chập chờn) về bộ điều khiển? Nguyên nhân chủ yếu do nhiễu điện từ (EMI) từ các động cơ lớn xung quanh, do cáp tín hiệu không được bọc chống nhiễu, hoặc do thấu kính/bề mặt cảm biến bị bám bẩn dày đặc.

10. Mua các loại Sensor công nghiệp chính hãng ở đâu uy tín? FDI Care là một trong những tổng kho phân phối thiết bị tự động hóa uy tín hàng đầu. Chúng tôi cung cấp đầy đủ các dòng cảm biến (lực, quang, siêu âm, tiệm cận…) chuẩn chính hãng, đầy đủ CO/CQ với mức giá chiết khấu dự án cực kỳ cạnh tranh và đội ngũ kỹ sư hỗ trợ kỹ thuật tận tình.
