FCU là gì? Cấu tạo, Nguyên lý, Phân loại, Ứng dụng, So sánh với AHU

FCU (Fan Coil Unit) là thiết bị xử lý không khí cục bộ chuyên dụng trong hệ thống điều hòa trung tâm (Chiller hoặc HVAC), hoạt động bằng cách sử dụng quạt để thổi luồng khí qua cụm ống trao đổi nhiệt nhằm làm mát hoặc sưởi ấm trực tiếp cho một không gian nhỏ. Xét về mặt kỹ thuật, cấu tạo của hệ thống này cực kỳ nhỏ gọn bao gồm các bộ phận cốt lõi như cuộn ống đồng cánh nhôm (Coil), quạt ly tâm (Fan), màng lọc thô và khay hứng nước ngưng.

Về mặt kỹ thuật, thiết bị này vận hành dựa trên nguyên lý hút không khí trong phòng đi qua dàn coil mang nước lạnh/hơi nóng để điều chỉnh nhiệt độ, đồng thời được phân loại vô cùng đa dạng từ FCU âm trần nối ống gió, áp trần, đặt sàn cho đến kiểu cassette. Điểm khác biệt cốt lõi khi so sánh với AHU (hệ thống xử lý khí trung tâm cỡ lớn có ống gió cấp ngoài) chính là FCU có công suất nhỏ hơn và chỉ tuần hoàn luồng khí tại chỗ, biến nó trở thành giải pháp ứng dụng hoàn hảo cho các phòng khách sạn, căn hộ chung cư và văn phòng độc lập.

Với năng lực của một tổng thầu EPC chuyên nghiệp với hơn 10 năm kinh nghiệm trên thị trường, FDI Care mang đến giải pháp thiết kế thi công phòng sạch trọn gói, giúp chủ đầu tư tối ưu hóa chi phí đầu tư và rút ngắn thời gian đưa nhà máy vào khai thác thương mại. Hơn thế nữa, chúng tôi có chiến lược SEO để lên top google thay vì chạy quảng cáo, do đó mức giá tại FDI Care rẻ hơn thị trường 3-15%.

1. Khái niệm FCU là gì?

FCU là một thiết bị xử lý không khí cục bộ, có nhiệm vụ làm lạnh hoặc sưởi ấm cho một không gian nhỏ như một căn phòng, là một phần quan trọng và không thể thiếu trong các hệ thống điều hòa không khí trung tâm Water Chiller.

Định nghĩa FCU

FCU là chữ viết tắt của cụm từ tiếng Anh Fan Coil Unit, dịch ra là Dàn quạt Lạnh. Đây là một thiết bị bao gồm một dàn ống trao đổi nhiệt, còn gọi là coil, và một quạt gió, còn gọi là fan, được tích hợp trong một vỏ máy nhỏ gọn. Nó hoạt động tương tự như dàn lạnh của máy điều hòa cục bộ mà chúng ta thường thấy, nhưng thay vì sử dụng gas lạnh trực tiếp, FCU sử dụng nước lạnh hoặc nước nóng chảy bên trong dàn ống để điều hòa không khí.

Vai trò và ứng dụng trong sản xuất – nghiên cứu

Vai trò chính của FCU là kiểm soát nhiệt độ một cách độc lập cho từng không gian riêng lẻ trong một tòa nhà lớn, do đó nó được ứng dụng rộng rãi trong các công trình thương mại và dân dụng cao cấp.

• Trong các Tòa nhà văn phòng: Mỗi phòng ban có thể tự điều chỉnh nhiệt độ làm việc mong muốn.
• Trong Khách sạn: Đảm bảo mỗi phòng khách đều có thể tùy chỉnh nhiệt độ theo ý muốn của khách lưu trú.
• Trong Bệnh viện: Duy trì nhiệt độ ổn định và phù hợp cho từng phòng bệnh hoặc khu vực chức năng.
• Trong Căn hộ chung cư cao cấp: Cung cấp một giải pháp điều hòa không khí thẩm mỹ, êm ái và hiệu quả cho từng phòng.

Tham khảo thêm các giải pháp thiết kế phòng sạch: https://fdicare.com.vn/thiet-ke-phong-sach/

2. Cấu tạo của FCU – Fan Coil Unit gồm những gì?

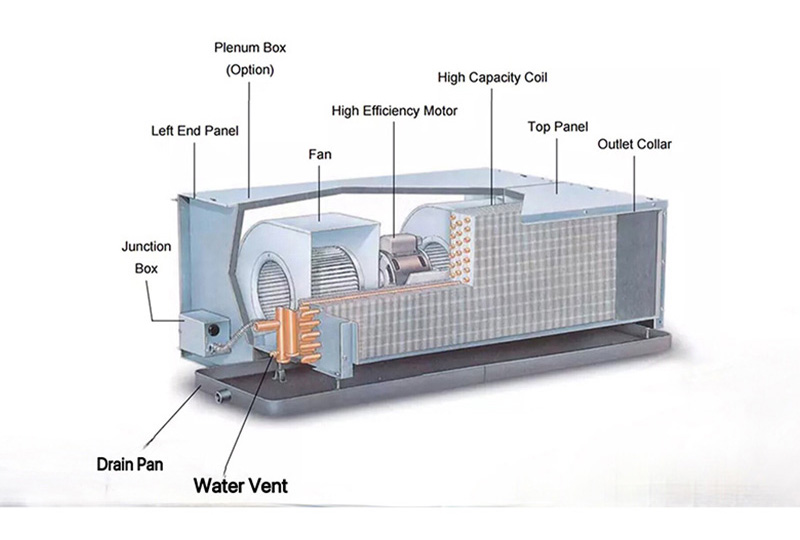

Cấu tạo của một FCU tiêu chuẩn bao gồm 5 bộ phận chính: Dàn trao đổi nhiệt, Quạt gió, Bộ lọc không khí, Máng hứng nước ngưng và Hệ thống điều khiển.  Cụ thể như sau:

1. Dàn trao đổi nhiệt (Coil): Là bộ phận quan trọng nhất, gồm các ống đồng và cánh tản nhiệt bằng nhôm, nơi diễn ra quá trình trao đổi nhiệt giữa nước và không khí.
2. Quạt gió (Fan): Thường là quạt ly tâm, có nhiệm vụ hút không khí trong phòng và thổi qua dàn trao đổi nhiệt.
3. Bộ lọc không khí (Air Filter): Lọc sạch bụi bẩn trong không khí trước khi đi vào dàn trao đổi nhiệt, giúp bảo vệ dàn và duy trì chất lượng không khí trong phòng.
4. Máng hứng nước ngưng: Hứng toàn bộ lượng nước ngưng tụ từ không khí khi đi qua dàn lạnh và dẫn ra ngoài qua đường ống thoát.
5. Hệ thống điều khiển: Bao gồm các van điều khiển và bộ điều khiển nhiệt độ (thermostat) để người dùng cài đặt và duy trì nhiệt độ mong muốn.

Với cấu tạo đa dạng như vậy, các nhà sản xuất đã tạo ra nhiều kiểu dáng FCU khác nhau để phù hợp với từng loại hình kiến trúc. Vậy, có các kiểu FCU nào phổ biến trên thị trường?

3. Nguyên lý hoạt động của FCU

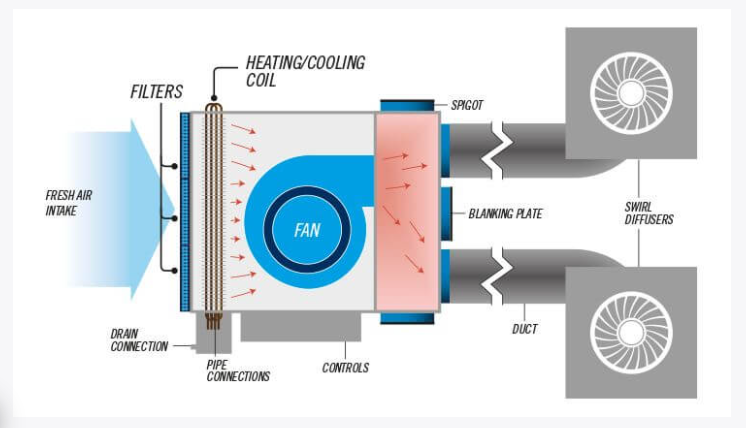

Nguyên lý hoạt động của FCU dựa trên việc sử dụng quạt để hút không khí trong phòng đi qua một dàn trao đổi nhiệt chứa nước lạnh hoặc nước nóng, từ đó làm mát hoặc sưởi ấm không khí rồi thổi trả lại phòng. Cụ thể như sau:

• Khi làm mát: Nước lạnh từ hệ thống Chiller trung tâm sẽ chảy qua dàn trao đổi nhiệt. Quạt FCU hút không khí nóng trong phòng, thổi qua dàn lạnh này. Không khí sẽ bị mất nhiệt, hạ nhiệt độ xuống và được thổi trả lại phòng.
• Khi sưởi ấm: Nước nóng từ hệ thống lò hơi hoặc heat pump sẽ chảy qua dàn trao đổi nhiệt. Quạt FCU hút không khí lạnh trong phòng, thổi qua dàn nóng này. Không khí sẽ nhận nhiệt, tăng nhiệt độ lên và được thổi trả lại phòng.

Nguyên lý hoạt động đơn giản và hiệu quả này mang lại cho FCU nhiều ưu điểm, nhưng cũng đi kèm một số hạn chế nhất định. Phần tiếp theo sẽ phân tích rõ hơn về vấn đề này.

4. Ưu nhược điểm của FCU

Ưu điểm lớn nhất của FCU là khả năng kiểm soát nhiệt độ độc lập cho từng khu vực và chi phí đầu tư thấp, trong khi nhược điểm chính là hiệu suất không cao bằng AHU và yêu cầu bảo trì thường xuyên hơn.

4.1. Ưu điểm

• Kiểm soát độc lập: Mỗi FCU có thể được điều khiển riêng biệt, cho phép cài đặt nhiệt độ khác nhau cho từng phòng, từng khu vực.
• Lắp đặt linh hoạt: Thiết kế nhỏ gọn, đa dạng về kiểu dáng, dễ dàng lắp đặt ở nhiều vị trí khác nhau.
• Chi phí đầu tư thấp: Chi phí cho một thiết bị FCU thấp hơn nhiều so với AHU.
• Bảo trì đơn giản: Việc vệ sinh, bảo trì từng FCU riêng lẻ khá đơn giản và không ảnh hưởng đến toàn bộ hệ thống.

4.2. Nhược điểm

• Hiệu suất hạn chế: FCU chỉ có chức năng làm lạnh hoặc sưởi ấm cơ bản, không có khả năng xử lý độ ẩm hay cấp gió tươi phức tạp như AHU.
• Độ ồn: Do quạt đặt ngay tại phòng nên sẽ có độ ồn nhất định.
• Bảo trì nhiều điểm: Với một tòa nhà lớn có hàng trăm FCU, việc bảo trì sẽ tốn nhiều công sức hơn.

5. Có các loại FCU nào trên thị trường hiện nay?

Các kiểu FCU phổ biến nhất được phân loại theo cách lắp đặt, bao gồm ba nhóm chính: nhóm treo tường hoặc áp trần, nhóm âm trần nối ống gió và nhóm Cassette. Dưới đây là thông tin cụ thể:

5.1. FCU treo tường, áp trần, áp tường

Đây là các loại FCU có vỏ ngoài (casing), được lắp đặt lộ ra bên ngoài, tương tự như các dàn lạnh điều hòa cục bộ. Chúng có ưu điểm là dễ lắp đặt, bảo trì và có chi phí thấp. FCU treo tường thường được dùng trong các khách sạn, văn phòng nhỏ.

5.2. FCU âm trần nối ống gió, giấu tường, giấu trần

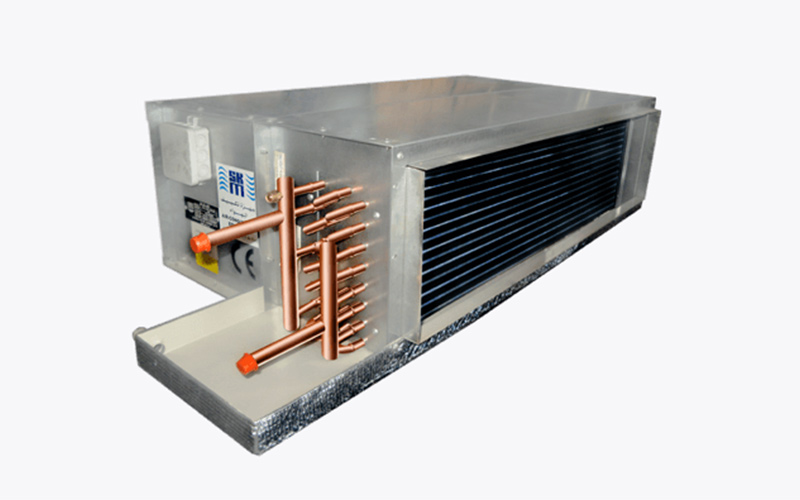

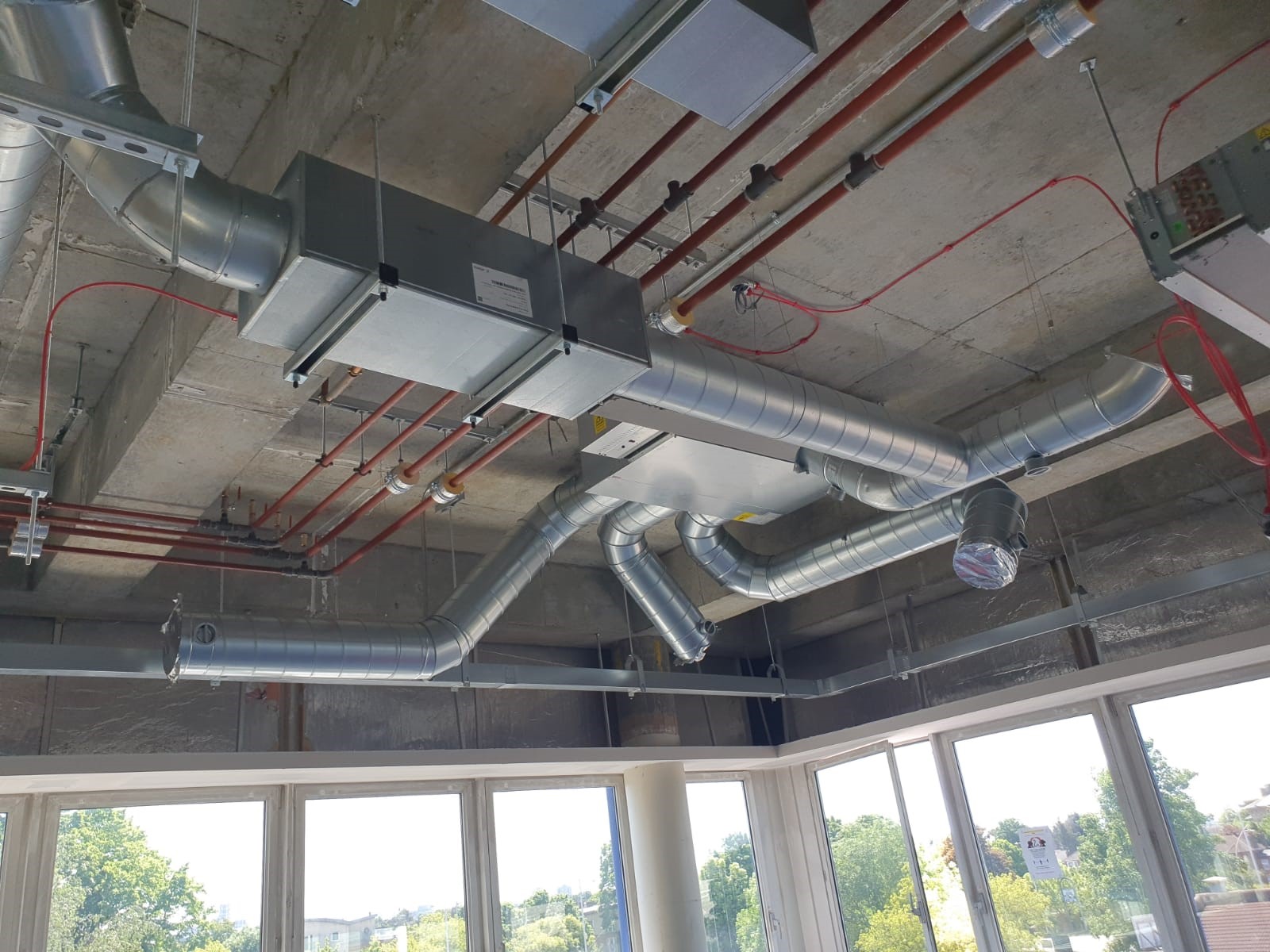

Đây là loại FCU không có vỏ ngoài, được thiết kế để lắp đặt giấu hoàn toàn bên trong trần giả hoặc tường, sau đó kết nối với các miệng gió thông qua hệ thống ống gió mềm. Ưu điểm lớn nhất của loại này là tính thẩm mỹ cực cao, chỉ để lộ ra các cửa gió tinh tế.

5.3. FCU Cassette thổi tròn, 4 hướng và 1 hướng

FCU Cassette là loại được lắp đặt âm vào trần giả, nhưng có phần mặt nạ (panel) lộ ra bên ngoài để thổi gió trực tiếp xuống không gian bên dưới. Loại này có khả năng phân phối gió đều theo nhiều hướng (1 hướng, 4 hướng, hoặc 360 độ), rất phù hợp cho các không gian rộng như sảnh, phòng họp, nhà hàng.

Dù có nhiều kiểu dáng khác nhau, tất cả các loại FCU đều hoạt động dựa trên một nguyên lý chung. Hãy cùng tìm hiểu nguyên lý hoạt động của FCU.

6. Phân biệt chi tiết về FCU và AHU

Sự khác biệt lớn nhất giữa FCU và AHU nằm ở quy mô và chức năng: FCU là thiết bị xử lý không khí cục bộ cho từng phòng, trong khi AHU là một bộ xử lý không khí trung tâm cho cả một khu vực lớn hoặc cả tòa nhà. Dưới đây là bảng so sánh cụ thể cho bạn dễ dàng hình dung:

Việc lựa chọn và lắp đặt đúng loại thiết bị, dù là FCU hay AHU, đều đòi hỏi sự tư vấn từ các chuyên gia. Tìm hiểu chi tiết về hệ thống AHU tại: https://fdicare.com.vn/thiet-bi-phong-sach/ahu/

7. Tiêu chí lựa chọn FCU (Fan Coil Unit) phù hợp cho từng dự án

Việc đầu tư hệ thống FCU quyết định trực tiếp đến sự tiện nghi của không gian và bài toán tiêu thụ năng lượng của cả tòa nhà. Để tránh tình trạng quá tải hoặc lãng phí công suất, chủ đầu tư và kỹ sư cơ điện cần bám sát 3 tiêu chí cốt lõi sau:

• Tính toán chính xác công suất lạnh (Cooling Capacity): Đây là thông số quan trọng nhất. Cần phải đo lường thể tích không gian, diện tích vách kính hấp thụ nhiệt và số lượng người hoạt động trong phòng để lựa chọn FCU có dải công suất phù hợp (thường tính bằng BTU/h hoặc kW). Lựa chọn dư công suất sẽ gây lãng phí, nhưng nếu thiếu công suất, quạt sẽ phải chạy liên tục ở mức tối đa gây ra tiếng ồn lớn và giảm tuổi thọ thiết bị.

• Tiêu chuẩn về độ ồn (Noise Level): Đối với các không gian đòi hỏi sự tĩnh lặng tuyệt đối như phòng ngủ khách sạn cao cấp, phòng mổ bệnh viện hay phòng họp hội đồng, độ ồn của FCU là yếu tố “sống còn”. Cần ưu tiên lựa chọn các dòng FCU sử dụng động cơ quạt biến tần (DC Inverter) hoặc có thiết kế buồng tiêu âm để duy trì độ ồn dưới ngưỡng 40 dB(A).

• Đặc thù kiến trúc và không gian lắp đặt: Lựa chọn kiểu dáng FCU phải đồng nhất với bản vẽ thiết kế nội thất. Với không gian có trần giả hẹp, FCU âm trần nối ống gió (Concealed FCU) là lựa chọn hoàn hảo. Đối với các khu vực sảnh lớn không đóng trần thạch cao, FCU kiểu Cassette thổi 4 hướng hoặc FCU áp trần sẽ giúp khí lạnh lan tỏa đồng đều và tối ưu hóa tính thẩm mỹ.

8. Hướng dẫn bảo trì và vệ sinh dàn lạnh FCU định kỳ chuẩn kỹ thuật

Do đặc thù làm việc trong môi trường khép kín và liên tục tách ẩm, FCU rất dễ tích tụ bụi bẩn và nấm mốc. Để duy trì hiệu suất trao đổi nhiệt và chất lượng không khí, ban quản lý tòa nhà cần tuân thủ quy trình bảo trì chuyên sâu định kỳ (3 – 6 tháng/lần):

• Vệ sinh màng lọc khí (Air Filter): Màng lọc bám đầy bụi sẽ làm giảm lưu lượng gió đi qua dàn coil, khiến phòng lâu lạnh và quạt phải gồng tải. Kỹ thuật viên cần tháo màng lọc và xịt rửa sạch bằng nước áp lực nhẹ, phơi khô hoàn toàn trước khi lắp lại.

• Xử lý cáu cặn dàn trao đổi nhiệt (Coil): Sau một thời gian hoạt động, các lá nhôm tản nhiệt sẽ bị bám bẩn làm giảm diện tích tiếp xúc với không khí. Cần sử dụng hóa chất tẩy rửa chuyên dụng cho dàn lạnh (không chứa axit mạnh làm ăn mòn nhôm) kết hợp vòi xịt áp lực để làm sạch sâu từng khe hở của dàn coil.

• Thông tắc máng hứng nước ngưng (Drain Pan): Đây là nguyên nhân hàng đầu gây ra tình trạng chảy nước ngược trần thạch cao. Rêu mốc và cặn bẩn từ dàn coil rơi xuống sẽ làm tắc nghẽn đường ống thoát nước. Cần vệ sinh sạch sẽ máng hứng và dùng bơm áp lực hoặc khí nén để thông ống xả nước ngưng, kết hợp đặt viên hóa chất diệt tảo vào máng để ngăn chặn tắc nghẽn tái phát.

9. FDI Care – Đơn vị Tư vấn và Lắp đặt Hệ thống HVAC Chuyên nghiệp

Với hơn 10 năm kinh nghiệm thực chiến tại các nhà máy công nghiệp FDI và các tổ hợp thương mại cao cấp, FDI Care tự hào là tổng thầu cơ điện (MEP) cung cấp giải pháp HVAC toàn diện, giúp chủ đầu tư gạt bỏ hoàn toàn những rủi ro trên nhờ 4 năng lực cốt lõi:

• Thiết kế và tính toán tải lạnh chuẩn xác: Đội ngũ kỹ sư chuyên sâu của chúng tôi không bốc thuốc theo cảm tính. FDI Care sử dụng phần mềm chuyên dụng để tính toán chính xác công suất lạnh, kích thước đường ống nước, ống gió và cột áp quạt. Điều này giúp hệ thống FCU vận hành êm ái, tỏa nhiệt đều và tuyệt đối không xảy ra tình trạng dư thừa gây lãng phí hoặc thiếu hụt công suất.

• Cung cấp thiết bị chính hãng, tối ưu chi phí (CAPEX): Là đối tác phân phối chiến lược của các thương hiệu HVAC hàng đầu thế giới (như Daikin, Trane, Carrier, York), FDI Care mang đến đa dạng các dòng FCU (âm trần, áp trần, cassette) với bảng báo giá tận gốc. Chúng tôi giúp doanh nghiệp cắt giảm tối đa các chi phí trung gian, tối ưu hóa ngân sách đầu tư hạ tầng.

• Thi công không khoan nhượng với “lỗi vặt”: Điểm khác biệt lớn nhất của FDI Care nằm ở sự tỉ mỉ trên công trường. Toàn bộ hệ thống ống nước lạnh (Chilled water) đều được bọc bảo ôn Superlon/Armaflex cách nhiệt tuyệt đối, ngăn chặn triệt để hiện tượng tươm nước. Đường ống thoát nước ngưng được đo đạc độ dốc chuẩn xác và thử kín (test áp) kỹ lưỡng trước khi đóng trần, nói không với sự cố tràn máng nước.

• Dịch vụ O&M (Vận hành & Bảo trì) chuyên sâu 24/7: FDI Care không “đem con bỏ chợ” sau khi bàn giao. Chúng tôi cung cấp các gói bảo trì định kỳ chuẩn hãng, từ việc vệ sinh màng lọc, xịt rửa dàn coil, đến thông tắc đường nước ngưng. Đội ngũ phản ứng nhanh 24/7 luôn sẵn sàng có mặt để xử lý sự cố, đảm bảo không gian làm việc của doanh nghiệp không bị gián đoạn dù chỉ một giờ.

Chi tiết giải pháp HVAC tại FDI Care: https://fdicare.com.vn/thiet-ke-phong-sach/hvac-la-gi/

10. Đánh giá thực tế từ đối tác và khách hàng về giải pháp FCU của FDI Care

Sự tín nhiệm từ các tổng thầu xây dựng và ban quản lý tòa nhà chính là thước đo chân thực nhất cho năng lực thi công hệ thống điều hòa trung tâm của FDI Care:

“Vận hành êm ái, khắc phục hoàn toàn tình trạng đọng sương trần thạch cao” “Dự án khách sạn 4 sao của chúng tôi yêu cầu cực kỳ khắt khe về độ ồn và tính thẩm mỹ. Hệ thống FCU giấu trần nối ống gió do FDI Care tư vấn và thi công đáp ứng hoàn hảo yêu cầu này. Đội ngũ kỹ sư tính toán đường ống thủy lực rất chuẩn xác, các họng gió tỏa nhiệt đều, êm ái và hoàn toàn không bị hiện tượng đổ mồ hôi tại miệng gió. Chúng tôi đánh giá rất cao năng lực của FDI Care.” – Ông Hoàng Ngọc Nam (Giám đốc BQL Dự án Tổ hợp Khách sạn & Nghỉ dưỡng tại Đà Nẵng).

“Dịch vụ bảo trì chuyên nghiệp, phản ứng nhanh” “Với đặc thù tòa nhà văn phòng có hàng trăm đầu máy FCU, việc kiểm soát bảo trì là rất vất vả. Kể từ khi giao phó hạng mục cung cấp vật tư và bảo trì định kỳ cho FDI Care, hệ thống luôn vận hành trơn tru. Các kỹ thuật viên làm việc rất tỉ mỉ, vệ sinh máng nước ngưng sạch sẽ, triệt tiêu được mùi hôi ẩm mốc vào những ngày nồm ẩm.” – Chị Lê Tuyết Mai (Trưởng ban Kỹ thuật Tòa nhà Văn phòng hạng A – Quận Cầu Giấy, HN).

11. 10 Câu hỏi thường gặp (FAQs) về hệ thống FCU (Fan Coil Unit)

1. FCU (Fan Coil Unit) là gì? FCU là một thiết bị xử lý không khí cục bộ cấu tạo gồm dàn ống trao đổi nhiệt (Coil) và quạt gió (Fan). Nó sử dụng nước lạnh hoặc nước nóng từ hệ thống trung tâm để làm mát hoặc sưởi ấm cho một căn phòng cụ thể.

2. Bản thân thiết bị FCU có tự tạo ra hơi lạnh được không? Không, FCU không thể tự tạo ra hơi lạnh. Nó chỉ là thiết bị đầu cuối làm nhiệm vụ trao đổi nhiệt. FCU bắt buộc phải kết nối với một hệ thống sản xuất nước lạnh trung tâm (như Water Chiller) hoặc bơm nhiệt (Heat Pump) để hoạt động.

3. Điểm khác biệt lớn nhất giữa FCU và AHU là gì? Khác biệt nằm ở quy mô và chức năng. FCU có kích thước nhỏ, chỉ làm lạnh luân chuyển khí trong một phòng. Trong khi đó, AHU (Air Handling Unit) có kích thước rất lớn, phục vụ cho cả tầng/tòa nhà và có khả năng hòa trộn khí tươi, kiểm soát độ ẩm chuyên sâu.

4. Nên chọn FCU âm trần nối ống gió hay FCU Cassette? Tùy thuộc vào thiết kế trần giả. Nếu bạn muốn giấu kín thiết bị để không gian sang trọng và tối giản, hãy chọn âm trần nối ống gió. Nếu phòng có sảnh rộng và cần làm lạnh nhanh tỏa đều 4 hướng, FCU Cassette là giải pháp tối ưu.

5. Có thể điều chỉnh nhiệt độ của từng FCU độc lập không? Có, hoàn toàn được. Mỗi máy FCU đều được trang bị bộ điều khiển nhiệt độ (Thermostat) và van điện từ riêng biệt, cho phép người dùng trong mỗi phòng tùy chỉnh mức nhiệt độ mong muốn mà không ảnh hưởng đến các phòng khác.

6. Hiện tượng rò rỉ nước từ dàn lạnh FCU xuống trần là do đâu? Nguyên nhân 90% là do tắc nghẽn đường ống thoát nước ngưng. Khi khay hứng nước bị bám cặn bẩn, rêu mốc làm tắc ống xả, nước ngưng tụ sẽ tràn ra ngoài và ngấm xuống trần thạch cao.

7. Độ ồn của FCU có làm ảnh hưởng đến giấc ngủ không? Không, nếu bạn chọn đúng loại và thiết kế chuẩn. Các dòng FCU cao cấp lắp cho khách sạn thường có độ ồn rất thấp (dưới 40dB). Để triệt tiêu tiếng ồn, có thể sử dụng thêm hộp tiêu âm và ống gió mềm cách âm.

8. Tuổi thọ trung bình của một thiết bị FCU là bao lâu? Tuổi thọ trung bình của FCU dao động từ 10 đến 15 năm. Con số này có thể kéo dài hơn nếu thiết bị được sử dụng trong môi trường sạch sẽ và tuân thủ lịch bảo trì, vệ sinh định kỳ.

9. FCU tiêu thụ điện năng có nhiều không? Rất ít. Bản thân FCU chỉ tiêu thụ điện năng cho động cơ quạt (Fan) và bảng mạch điều khiển, do đó lượng điện tiêu thụ chỉ tương đương với một chiếc quạt điện thông thường. Nguồn điện tiêu hao chính nằm ở hệ thống Chiller trung tâm.

10. Tại sao nên chọn FDI Care để tư vấn và lắp đặt hệ thống FCU? FDI Care là tổng thầu cơ điện am hiểu sâu sắc về hệ thống HVAC. Chúng tôi cung cấp thiết bị chính hãng, thi công đường ống thủy lực chuẩn xác, hạn chế tối đa rủi ro đọng sương, rò rỉ nước và luôn cam kết dịch vụ bảo hành/bảo trì thần tốc 24/7.
