Điều hòa Chiller: Cấu tạo, Nguyên lý hoạt động, Phân loại, Ứng dụng & Gợi ý đơn vị cung cấp uy tín

Điều hòa Chiller là hệ thống máy làm lạnh nước trung tâm công suất lớn, có chức năng làm lạnh nước xuống mức nhiệt độ thấp (thường từ 6°C – 30°C) để cấp cho các thiết bị đầu cuối như AHU hoặc FCU giúp làm mát không khí. Đây là giải pháp HVAC tiêu chuẩn vàng dành cho các nhà máy công nghiệp, bệnh viện, và tòa nhà thương mại nhờ khả năng tải nhiệt khổng lồ và độ ổn định cao.

Xét về mặt kỹ thuật, cấu tạo cốt lõi của hệ thống bao gồm 4 thiết bị chính hoạt động trong một vòng tuần hoàn khép kín: Máy nén, Thiết bị ngưng tụ, Van tiết lưu và Thiết bị bay hơi, đi kèm với hệ thống tháp giải nhiệt, bơm và đường ống dẫn nước. Sự phối hợp nhịp nhàng giữa các bộ phận này giúp hệ thống vận hành bền bỉ, đáp ứng nhu cầu làm lạnh liên tục 24/7.

Nguyên lý hoạt động của Chiller dựa trên quá trình nhiệt động học chuyển pha của môi chất lạnh: hấp thụ nhiệt từ nước tại bình bay hơi để hóa khí, sau đó được nén lên áp suất cao và thải nhiệt ra môi trường tại bình ngưng tụ để trở về dạng lỏng. Nước sau khi được làm lạnh sẽ được bơm tuần hoàn đến các khu vực cần điều hòa, trong khi nhiệt nóng được xử lý thông qua nước (tháp giải nhiệt) hoặc gió (quạt cưỡng bức).

Hiện nay, hệ thống Chiller được phân thành hai dòng chính là Chiller giải nhiệt nước (hiệu suất cao, ổn định) và Chiller giải nhiệt gió (nhỏ gọn, cơ động), tùy thuộc vào điều kiện nguồn nước và không gian lắp đặt của dự án. Tại FDI Care, chúng tôi tự hào là tổng thầu EPC chuyên cung cấp giải pháp Chiller trọn gói từ các thương hiệu hàng đầu (Trane, Daikin, Carrier), cam kết thiết kế hệ thống thủy lực chuẩn xác giúp doanh nghiệp tiết kiệm 5-15% chi phí vận hành và bảo trì hàng năm.

1.Điều hòa Chiller là gì? Định nghĩa và Cấu tạo

Điều hòa Chiller là một hệ thống làm lạnh nước công nghiệp, hoạt động như một “trái tim” trong các hệ thống điều hòa không khí trung tâm quy mô lớn.

Nhiệm vụ chính của nó là sản xuất nước lạnh với nhiệt độ thấp, thường từ 5°C đến 15°C, để cung cấp cho các thiết bị trao đổi nhiệt cuối cùng như dàn lạnh AHU (Air Handling Unit) hoặc FCU (Fan Coil Unit), điều hòa âm trần nối ống gió là một dạng dàn lạnh (indoor unit) thường được kết nối với hệ thống chiller trong các tòa nhà lớn, đặc biệt là khi không gian cần tính thẩm mỹ cao và phân phối khí đều làm mát không khí trong các không gian rộng lớn hoặc các quy trình công nghiệp.

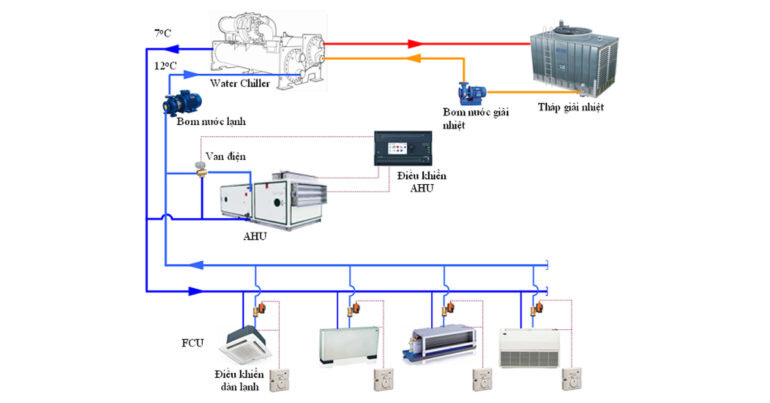

Cấu tạo cơ bản của một hệ thống điều hòa Chiller đầy đủ bao gồm:

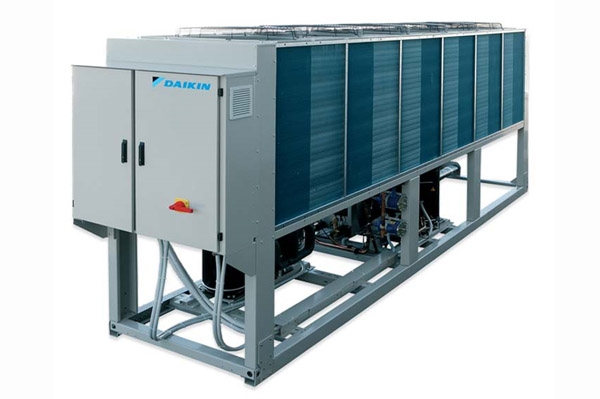

• Máy Chiller (Water Chiller): Là thiết bị chính tạo ra nước lạnh. Máy chiller bao gồm các bộ phận cốt lõi như máy nén, dàn ngưng, dàn bay hơi và van tiết lưu, hoạt động theo chu trình nén hơi hoặc hấp thụ.
• Hệ thống đường ống nước lạnh (Chilled Water Piping): Dẫn nước lạnh từ chiller đến các dàn lạnh AHU/FCU và đưa nước ấm hồi lưu về chiller để tiếp tục làm lạnh.
• Hệ thống bơm nước lạnh (Chilled Water Pump): Bơm tuần hoàn nước lạnh trong hệ thống.

Các thiết bị trao đổi nhiệt cuối (Terminal Units):

• AHU (Air Handling Unit): Dàn xử lý không khí trung tâm, thường được sử dụng cho các không gian lớn như sảnh, hội trường, nhà xưởng.
• FCU (Fan Coil Unit): Dàn quạt thổi gió, thường được sử dụng cho các phòng nhỏ hơn, văn phòng.
• Các bộ trao đổi nhiệt khác trong quy trình công nghiệp.

Hệ thống giải nhiệt dàn ngưng:

• Tháp giải nhiệt (Cooling Tower): Dành cho chiller giải nhiệt nước để tản nhiệt ra môi trường.
• Quạt và dàn ngưng giải nhiệt gió: Dành cho chiller giải nhiệt gió để tản nhiệt trực tiếp ra không khí.

Hệ thống điều khiển trung tâm: Giám sát và điều khiển toàn bộ hoạt động của hệ thống để tối ưu hóa hiệu suất.

Theo Giáo sư Đỗ Văn Cường, chuyên gia đầu ngành về Nhiệt lạnh tại Đại học Xây dựng: “Hệ thống điều hòa Chiller là giải pháp tối ưu cho các công trình có tải lạnh lớn và phức tạp. Việc thiết kế và lắp đặt đúng chuẩn là yếu tố quyết định đến hiệu quả năng lượng và tuổi thọ của cả hệ thống.”

2. Nguyên lý Hoạt động của Hệ thống Điều hòa Chiller

Nguyên lý hoạt động của điều hòa Chiller dựa trên chu trình làm lạnh nén hơi hoặc hấp thụ, nhưng điểm đặc trưng là sử dụng nước làm môi chất tải lạnh trung gian

Đây là nguyên lý hoạt động của hệ thống điều hòa chiller:

• Chiller tạo nước lạnh: Môi chất lạnh trong dàn bay hơi của chiller hấp thụ nhiệt từ nước tuần hoàn, làm cho nước này lạnh đi đến nhiệt độ mong muốn (ví dụ 7°C). Môi chất lạnh sau khi hấp thụ nhiệt sẽ bay hơi.
• Môi chất lạnh được nén và ngưng tụ: Môi chất lạnh dạng khí được máy nén hút và nén lên áp suất cao. Sau đó, nó đi qua dàn ngưng để nhả nhiệt ra môi trường (qua tháp giải nhiệt đối với chiller giải nhiệt nước hoặc trực tiếp ra không khí đối với chiller giải nhiệt gió), chuyển sang dạng lỏng.
• Môi chất lạnh được tiết lưu và bay hơi lại: Môi chất lạnh dạng lỏng đi qua van tiết lưu để giảm áp suất và nhiệt độ, sau đó quay trở lại dàn bay hơi để tiếp tục hấp thụ nhiệt từ nước.
• Nước lạnh được phân phối: Nước lạnh từ chiller được bơm tuần hoàn qua các đường ống đến các dàn lạnh AHU/FCU hoặc các tải nhiệt công nghiệp.
• Trao đổi nhiệt tại dàn lạnh: Tại AHU/FCU, nước lạnh chảy qua các cuộn coil, hấp thụ nhiệt từ không khí trong phòng, làm mát không khí. Không khí mát sau đó được quạt thổi vào không gian.
• Nước ấm hồi lưu: Nước sau khi đã trao đổi nhiệt (trở nên ấm hơn) sẽ quay trở lại chiller để tiếp tục được làm lạnh.

Chu trình này diễn ra liên tục, đảm bảo duy trì nhiệt độ ổn định cho toàn bộ không gian được điều hòa.

Tìm hiểu thêm về thiết kế phòng sạch tại: https://fdicare.com.vn/thiet-ke-phong-sach/

3. Các loại Chiller phổ biến trong Hệ thống Điều hòa Chiller

Hiện nay, có nhiều cách phân loại chiller, nhưng phổ biến nhất là dựa vào phương pháp giải nhiệt dàn ngưng hoặc loại máy nén và theo nguyên lý hoạt động.

Tham khảo các loại điều hòa Chiller dưới đây:

3.1. Theo phương pháp giải nhiệt dàn ngưng:

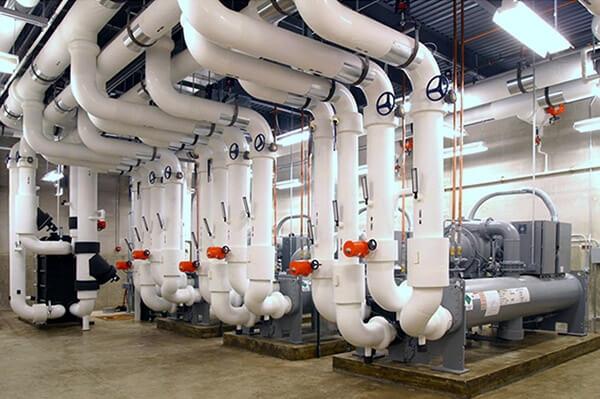

• Chiller giải nhiệt nước: Sử dụng nước và tháp giải nhiệt để loại bỏ nhiệt từ dàn ngưng. Loại này thường có hiệu suất cao, tiết kiệm điện năng hơn, nhưng yêu cầu không gian cho tháp giải nhiệt và hệ thống xử lý nước phức tạp.

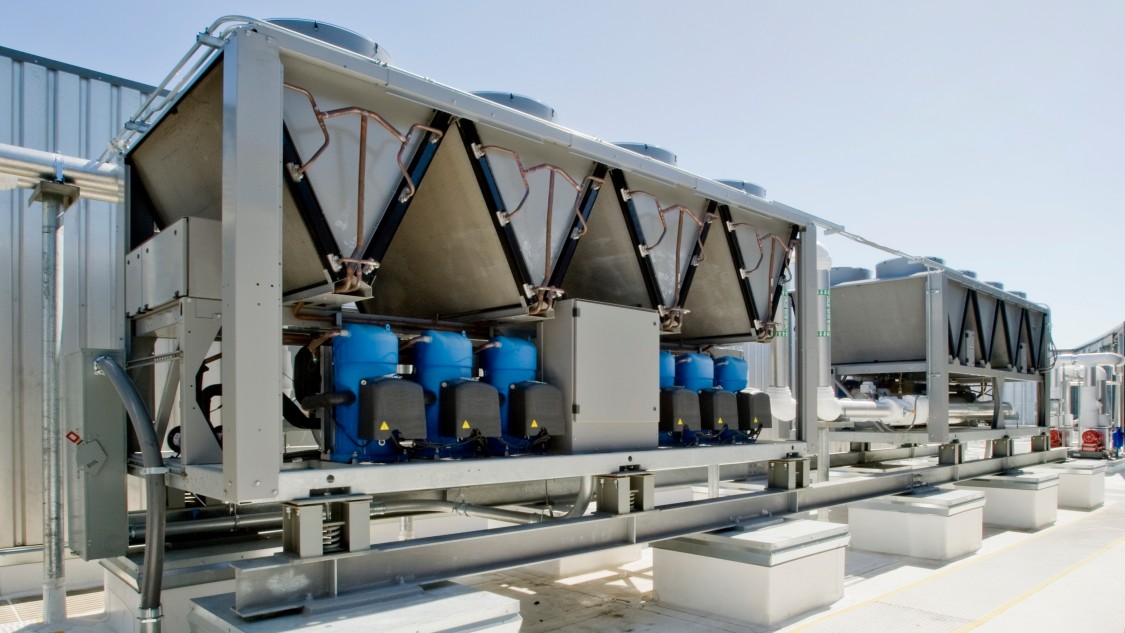

• Chiller giải nhiệt gió: Sử dụng không khí và quạt để loại bỏ nhiệt trực tiếp từ dàn ngưng. Loại này có ưu điểm lắp đặt đơn giản, không cần tháp giải nhiệt, phù hợp với không gian hạn chế, nhưng hiệu suất có thể thấp hơn một chút so với giải nhiệt nước ở cùng công suất và phụ thuộc vào nhiệt độ môi trường.

3.2. Theo loại máy nén:

• Chiller Piston: Thường dùng cho công suất nhỏ và trung bình.
• Chiller Trục vít: Phổ biến cho công suất trung bình và lớn, hiệu suất tốt.
• Chiller Ly tâm: Thường dùng cho công suất rất lớn, hiệu suất cao nhất.
• Chiller Xoắn ốc: Dùng cho công suất nhỏ và trung bình, hoạt động êm ái.

3.3. Theo nguyên lý hoạt động:

• Chiller nén hơi: Phổ biến nhất, hoạt động dựa trên chu trình nén hơi sử dụng điện.
• Chiller hấp thụ: Sử dụng nhiệt (hơi nước, khí thải) làm nguồn năng lượng chính thay vì điện, thân thiện với môi trường hơn, nhưng chi phí đầu tư ban đầu cao và kích thước lớn.

“Việc lựa chọn loại chiller phù hợp là yếu tố sống còn cho hiệu quả của hệ thống. Cần cân nhắc kỹ lưỡng về công suất, điều kiện môi trường, chi phí vận hành và mục tiêu bền vững của dự án,” ông Phạm Quang Minh, Giám đốc kỹ thuật một công ty tư vấn giải pháp năng lượng, nhấn mạnh.

4. Lợi ích và Ứng dụng của Hệ thống Điều hòa Chiller

Hệ thống điều hòa Chiller mang lại nhiều lợi ích vượt trội, khiến nó trở thành lựa chọn không thể thiếu cho các công trình quy mô lớn và đặc thù:

• Công suất làm lạnh lớn: Có khả năng cung cấp hàng trăm, thậm chí hàng nghìn tấn lạnh, đáp ứng nhu cầu của các tòa nhà khổng lồ, nhà máy công nghiệp.
• Kiểm soát nhiệt độ chính xác: Duy trì nhiệt độ ổn định và chính xác cho toàn bộ không gian hoặc quy trình, điều này đặc biệt quan trọng trong Kiến thức phòng sạch hoặc các ứng dụng công nghiệp nhạy cảm.
• Hiệu quả năng lượng: Các chiller hiện đại, đặc biệt là các loại có công nghệ biến tần hoặc ly tâm không dầu, đạt hiệu suất năng lượng rất cao (EER/COP), giúp tiết kiệm chi phí điện năng vận hành đáng kể về lâu dài.
• Độ bền và tuổi thọ cao: Được thiết kế để hoạt động liên tục với độ tin cậy cao trong môi trường công nghiệp khắc nghiệt, tuổi thọ trung bình từ 15-20 năm.
• Linh hoạt trong thiết kế và lắp đặt: Có thể tùy chỉnh để phù hợp với kiến trúc và yêu cầu cụ thể của từng dự án.
• Thân thiện môi trường: Nhiều chiller hiện nay sử dụng môi chất lạnh có chỉ số GWP (Global Warming Potential) thấp, góp phần vào các tiêu chuẩn ESG và mục tiêu bền vững.

Các ứng dụng điển hình của điều hòa Chiller:

• Tòa nhà thương mại và dân cư cao cấp: Trung tâm thương mại, cao ốc văn phòng, khách sạn, resort, căn hộ dịch vụ.
• Cơ sở y tế: Bệnh viện, phòng thí nghiệm, phòng mổ yêu cầu môi trường Thiết bị phòng sạch và kiểm soát nhiệt độ nghiêm ngặt.
• Khu công nghiệp và nhà máy: Làm mát cho các quy trình sản xuất (nhựa, hóa chất, dược phẩm, dệt may), làm mát máy móc, và điều hòa không khí cho khu vực sản xuất.
• Trung tâm dữ liệu (Data Center): Duy trì nhiệt độ ổn định cho máy chủ, đảm bảo hoạt động liên tục.
• Sân vận động, nhà hát, trung tâm hội nghị: Điều hòa không khí cho không gian lớn với lượng người đông.
• Chế biến thực phẩm và đồ uống: Làm lạnh trong các quy trình sản xuất và bảo quản.




5. Tiêu chí cốt lõi khi lựa chọn hệ thống Điều hòa Chiller cho dự án

Việc đầu tư hệ thống Chiller tiêu tốn một khoản ngân sách khổng lồ (CAPEX) và quyết định trực tiếp đến chi phí vận hành (OPEX) trong hàng chục năm tiếp theo. Để tránh tình trạng quá tải hoặc lãng phí công suất, chủ đầu tư cần bám sát 4 tiêu chí cốt lõi sau trước khi chốt phương án thiết kế:

• Công suất tải lạnh thực tế (Cooling Load): Đây là thông số quan trọng nhất. Cần có sự tư vấn từ kỹ sư cơ điện (MEP) để tính toán chính xác tổng nhiệt lượng cần triệt tiêu dựa trên diện tích sàn, số lượng máy móc sinh nhiệt và lưu lượng người hoạt động. Một hệ thống Chiller được thiết kế vừa vặn sẽ giúp tối ưu hóa hiệu suất EER/COP, tránh lãng phí điện năng.

• Đặc thù nguồn nước và không gian lắp đặt: Nếu dự án có nguồn cấp nước dồi dào, chất lượng nước tốt và có quỹ đất rộng để xây tháp giải nhiệt (Cooling Tower), Chiller giải nhiệt nước là lựa chọn hoàn hảo. Ngược lại, nếu diện tích sân thượng hạn hẹp hoặc công trình đặt tại khu vực khan hiếm nước, Chiller giải nhiệt gió sẽ là phương án tối ưu và an toàn hơn.

• Công nghệ máy nén phù hợp tải trọng: Với các nhà máy quy mô nhỏ và trung bình, máy nén xoắn ốc (Scroll) hoặc Piston sẽ tối ưu chi phí. Tuy nhiên, với các siêu dự án thương mại hay cụm nhà máy công nghiệp lớn, dòng máy nén Trục vít (Screw) hoặc Ly tâm (Centrifugal) tích hợp biến tần lại là bắt buộc để duy trì độ bền bỉ khi vận hành 24/7.

• Chỉ số thân thiện môi trường (ESG): Trong bối cảnh các tiêu chuẩn công trình xanh (LEED, Lotus) ngày càng gắt gao, doanh nghiệp nên ưu tiên các dòng Chiller sử dụng môi chất lạnh thế hệ mới (như R-134a, R-513A, R-1233zd) có chỉ số GWP (làm nóng toàn cầu) và ODP (suy giảm tầng ozone) ở mức thấp nhất.

6. Dự toán và Báo giá hệ thống Điều hòa Chiller cập nhật mới nhất

Rất khó để đưa ra một con số niêm yết cụ thể cho hệ thống Điều hòa Chiller, bởi đây không phải là một thiết bị độc lập mà là một tổ hợp cơ điện lạnh đồng bộ. Tùy thuộc vào công suất lạnh (tính bằng Ton (RT) hoặc kW) và cấu hình thiết bị, chi phí đầu tư trọn gói cho hệ thống Chiller hiện nay dao động từ vài trăm triệu đến hàng chục tỷ đồng.

Dự toán báo giá trọn gói (EPC) tại FDI Care sẽ được bóc tách minh bạch dựa trên 3 hạng mục cấu thành chính:

• Chi phí thiết bị lõi (Core Equipment): Bao gồm tổ hợp cụm máy Chiller trung tâm (thương hiệu Daikin, Trane, Carrier…), tháp giải nhiệt, và hệ thống máy bơm nước tuần hoàn (cấp/hồi).

• Chi phí hệ thống đường ống và truyền tải: Bao gồm mạng lưới ống thép mạ kẽm/ống PPR dẫn nước lạnh, van điều khiển, van cân bằng, vật liệu bảo ôn cách nhiệt và hệ thống điện tự động hóa (Tủ điện, PLC, cáp điện).

• Chi phí thiết bị đầu cuối và thi công: Bao gồm các dàn trao đổi nhiệt AHU/FCU đặt tại các khu vực cần làm mát, miệng gió, và chi phí nhân công kỹ thuật chuyên môn cao để thi công, vận hành chạy thử (Testing & Commissioning).

Lưu ý: Để nhận được bảng bóc tách khối lượng (BOQ) và báo giá chính xác đến từng chi tiết, quý doanh nghiệp vui lòng liên hệ trực tiếp hotline 0972.597.268 của FDI Care để đội ngũ kỹ sư tiến hành khảo sát thực địa và lên bản vẽ phương án miễn phí.

7. FDI CARE – Đơn vị phân phối toàn quốc Giải pháp Điều hòa Chiller

Việc lựa chọn, thiết kế, lắp đặt và bảo trì một hệ thống điều hòa Chiller đòi hỏi sự chuyên môn cao và kinh nghiệm dày dặn. FDI CARE tự hào là đơn vị phân phối toàn quốc các giải pháp chiller và hệ thống Hvac công nghiệp hàng đầu tại Việt Nam.

Chúng tôi cung cấp đa dạng các dòng chiller từ các thương hiệu uy tín hàng đầu thế giới, bao gồm cả chiller giải nhiệt gió và chiller giải nhiệt nước, đáp ứng mọi nhu cầu về công suất, hiệu suất và ứng dụng. Với đội ngũ kỹ sư và chuyên gia được đào tạo bài bản, FDI CARE không chỉ cung cấp sản phẩm mà còn tư vấn chuyên sâu, thiết kế hệ thống tối ưu, thi công lắp đặt chuẩn xác và cung cấp dịch vụ bảo trì, sửa chữa trọn gói. Chúng tôi cam kết mang đến giải pháp làm lạnh toàn diện, hiệu quả, bền vững và tiết kiệm năng lượng cho mọi khách hàng.

Tham khảo năng lực thi công phòng sạch của FDI Care tại: https://fdicare.com.vn/thi-cong-phong-sach/

Anh Trọng Nghĩa, Giám đốc Điều hành một khu công nghiệp lớn tại Bình Dương, chia sẻ: “FDI CARE đã cung cấp và lắp đặt hệ thống điều hòa Chiller cho các nhà xưởng của chúng tôi. Hiệu suất làm mát rất tốt, giúp duy trì nhiệt độ ổn định cho dây chuyền sản xuất. Chúng tôi đặc biệt hài lòng với dịch vụ tư vấn chuyên nghiệp và thái độ làm việc tận tâm của đội ngũ FDI CARE.”

Chị Phương Anh, Quản lý dự án của một chuỗi bệnh viện quốc tế, cũng đánh giá cao: “Trong các dự án bệnh viện, yêu cầu về Thiết bị phòng sạch và kiểm soát nhiệt độ rất khắt khe. FDI CARE đã giúp chúng tôi lựa chọn và triển khai hệ thống chiller đáp ứng hoàn hảo các tiêu chuẩn này, đảm bảo môi trường an toàn và thoải mái cho bệnh nhân và nhân viên y tế.”

8. Các câu hỏi thường gặp về Điều hòa Chiller

1. Điều hòa Chiller có phù hợp để lắp đặt cho hộ gia đình không? Không, Chiller không phù hợp cho các căn hộ hay biệt thự gia đình. Hệ thống này có công suất cực lớn, cấu trúc phức tạp và chi phí đầu tư ban đầu rất cao. Nó chỉ được thiết kế chuyên biệt cho các công trình lớn như trung tâm thương mại, nhà máy, bệnh viện.

2. Sự khác biệt lớn nhất giữa Điều hòa Chiller và hệ thống VRV/VRF là gì? Chiller sử dụng nước làm dung môi truyền tải nhiệt, trong khi VRV/VRF sử dụng trực tiếp khí gas (môi chất lạnh) để làm mát. Chiller phù hợp với siêu dự án cần tải nhiệt khổng lồ, còn VRV tối ưu hơn cho các tòa nhà văn phòng phân tầng.

3. Chiller giải nhiệt nước hay giải nhiệt gió hoạt động tốt hơn? Không có loại nào tuyệt đối tốt hơn, mà phụ thuộc hoàn toàn vào điều kiện dự án. Chiller giải nhiệt nước có hiệu suất (COP) cao hơn, phù hợp không gian lớn; trong khi Chiller giải nhiệt gió lắp đặt đơn giản hơn, không cần nguồn nước phụ trợ.

4. Tuổi thọ trung bình của hệ thống Điều hòa Chiller là bao lâu? Tuổi thọ trung bình của một cụm Chiller tiêu chuẩn dao động từ 15 đến 25 năm, phụ thuộc trực tiếp vào chất lượng thiết bị ban đầu, cường độ vận hành và mức độ tuân thủ quy trình bảo dưỡng định kỳ.

5. Chiller hấp thụ có ưu điểm gì nổi bật so với Chiller nén hơi? Chiller hấp thụ vận hành bằng năng lượng nhiệt (hơi nước, khí thải công nghiệp) thay vì sử dụng điện năng năng như Chiller nén hơi. Đây là giải pháp “xanh” giúp các nhà máy có sẵn nguồn nhiệt thải tận dụng năng lượng và tiết kiệm đáng kể chi phí điện.

6. Quy trình bảo trì Điều hòa Chiller có phức tạp không? Có, việc bảo trì Chiller rất phức tạp và bắt buộc phải do kỹ sư có chuyên môn thực hiện. Công việc bao gồm tẩy cáu cặn bình ngưng, vệ sinh tháp giải nhiệt, đo lường áp suất môi chất lạnh và kiểm tra hệ thống điều khiển tự động.

7. Hệ thống Chiller có thể tích hợp với phần mềm nhà thông minh được không? Có, 100% các hệ thống Chiller hiện đại đều có khả năng đồng bộ với Hệ thống quản lý tòa nhà (BMS). Điều này giúp quản lý tự động hóa việc bật/tắt, giám sát lỗi và tối ưu hóa điện năng từ xa.

8. Không gian tối thiểu để lắp đặt cụm trung tâm Chiller là bao nhiêu? Diện tích yêu cầu phụ thuộc vào công suất máy, dao động từ vài chục đến hàng trăm mét vuông. Thông thường, Chiller nước được đặt dưới tầng hầm kết hợp tháp giải nhiệt trên mái, còn Chiller gió thường đặt trọn vẹn trên tầng thượng.

9. Tại sao nên chọn FDI Care làm tổng thầu cung cấp Điều hòa Chiller? FDI Care là đơn vị cung cấp giải pháp trọn gói (EPC) với lợi thế nguồn hàng tận gốc, đội ngũ kỹ sư am hiểu vi khí hậu phòng sạch và cam kết bảo hành dài hạn. Chúng tôi thiết kế hệ thống tối ưu nhất để giúp doanh nghiệp giảm thiểu chi phí vận hành.

10. Thời gian thi công hoàn thiện một hệ thống Chiller mất bao lâu? Thời gian trung bình kéo dài từ 4 đến 12 tuần. Quá trình này bao gồm thời gian chờ nhập khẩu thiết bị trung tâm từ hãng, gia công đường ống thủy lực, lắp đặt và vận hành chạy thử nghiệm toàn hệ thống.
